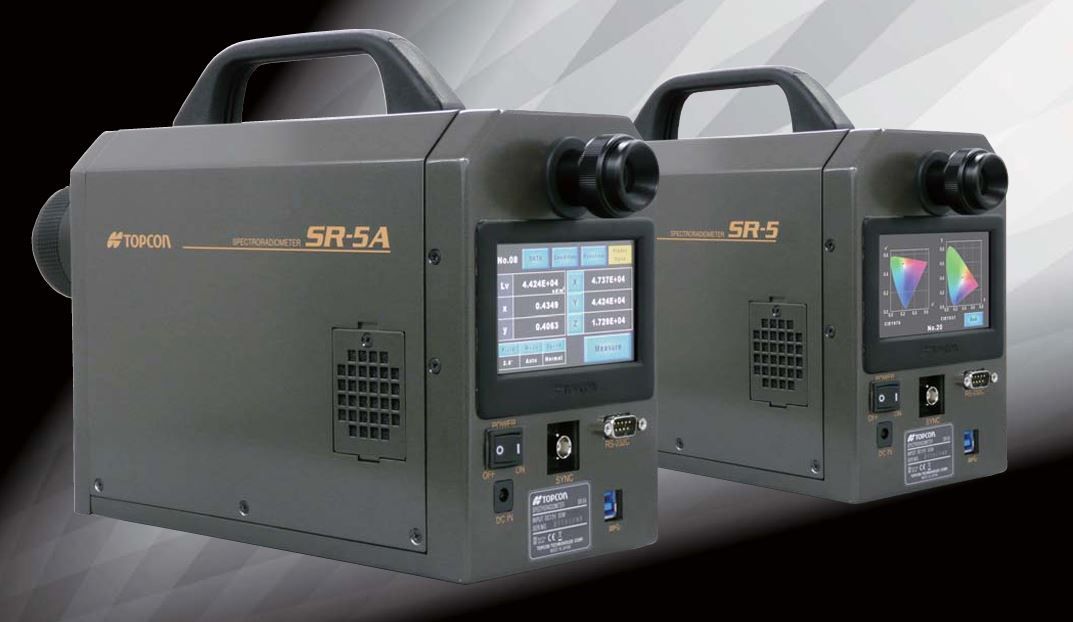

新一代 TOPCON 分光式輝度計
SR-5系列

更新光學系統和改進內部算法提高靈敏度，從而顯著縮短測量時間。

jerrytech

■ SR-5 產品特點

  • 採用分光量測方式，得到絕對值的高精度。
  • 測量從0.001cd/m²開始對應。
  • 測量時間的顯著減少，當與高速模式結合使用時，可以實現更快的測量速度。
  • 採用大螢幕彩色觸碰面板。
  • 傳輸介面的接口改為後側，適合系統安裝。

■ 用途

  • 亮度/色度、溫度特性、對比度測量、顯示器和照明的配光特性等光學特性的綜合評價。
  • 高精度測量：汽車儀表板、音響系統和操作面板等微小表面的亮度和色度。
  • 交通標誌、交通信號燈、各種特殊光源等的發光品質評估。

■ 產品規格

受光元件 熱電冷卻線性陣列傳感器
分光元件 衍射光柵
光學系統 物鏡：f = 82mm F2.5，目鏡：觀察視野5°
測量角度 2°/1°/0.2°/0.1° *電動開關型
測量距離 250mm – ∞（對物鏡金屬前緣起算的距離）
光譜波長寬度 5nm（半波寬）
波長精度 ± 0.3nm * 在Hg 輝線時
測量波長範圍 380 – 780nm
波長解析度 1nm
測量模式 自動、手動(積分時間/頻率)、外部同步信號輸入、
FIX(積分時間/頻率)
測量細節 光譜輻射度：W·sr-1、m-2·nm-1
測量功能 Radance Le：W·sr–1·m-2，Brightness Lv：cd·m-2
CIE1931色度坐標xy，CIE1976色度坐標u’v’
三刺激值 XYZ、相關色溫 (Tc; k)、偏差 (duv)
主波長(nm)、峰值波長(nm)、CIE色系2°/10°
測量輝度範圍 2°：0.0005 – 1,500,000 cd/m2
1°：0.0005 – 4,500,000 cd/m2
0.2°：0.0125 – 100,000,000 cd/m2
0.1°：0.05 – 500,000,000 cd/m2
精度：輝度 ±2%以內
精度：色度 ±0.002
外形尺寸 (W×D×H) 422×130×244mm
重量 約5.5kg

■ SR-5A 產品特點

  • 採用分光量測方式，得到絕對值的高精度。
  • 支援高動態範圍（0.0005 至 500,000,000 cd / m²）測量。
  • 測量時間的顯著減少，當與高速模式結合使用時，可以實現更快的測量速度。
  • 採用大螢幕彩色觸碰面板。
  • 傳輸介面的接口改為後側，適合系統安裝。

■ 用途

  • LED背光源、LED照明亮度/色度、色溫特性、演色性。
  • µ LED/Mini LED、OLED、LCD等面板亮度/色度、色溫特性、光學特性。
  • 高精度測量車載頭燈、尾燈等LED照明的亮度和色度。
  • 作為光學特性的量測鏡頭，適合搭載在各種光學量測系統中。

■ 產品規格

受光元件 電子冷卻線陣傳感器
分散元件 SR系列追求HDR、高速、可操作性的次世代機器
光學系統 本產品是新一代光譜輻射儀，可實現從超低亮度到超高亮度的高靈敏度、高速測量。
支援1°測量角度從0.0005 cd/m²的超低亮度測量，將高亮度範圍擴展到500,000,000 cd/m²。
無需使用外接 ND 濾光片即可測量超亮 LED。
通過更新光學系統提高靈敏度和內部算法，顯著減少了測量時間。
此外，採用彩色大型觸碰面板提高了可用性並實現了直觀的操作。
測量角度 ● 採用分光量測方式，精度高
● 支援高動態範圍（0.0005 – 500,000,000 cd/m²）測量
● 與高速模式結合可實現更快測量
● 彩色大螢幕觸碰面板
● 傳輸介面改為後側
用途 ● LED背光源、照明亮度/色度、色溫、演色性
● µ LED / Mini LED / OLED / LCD 面板光學評價
● 車載頭燈、尾燈亮度與色度測量
● 適用於各類光學量測系統
光譜波長寬度 5nm（半寬）
波長精度 ±0.3nm（Hg 發射線）
測量波長範圍 380 – 780nm
波長分辨率 1nm
測量模式 自動、手動、外部同步、FIX
測量細節 光譜輻射度：W·sr⁻¹·m⁻²·nm⁻¹
測量功能 Radiance Le、Brightness Lv
CIE1931 xy / CIE1976 u′v′
XYZ、相關色溫、duv
主波長、峰值波長、CIE 2°/10°
測量輝度範圍 2°：0.0005 – 1,500,000 cd/m²
1°：0.0005 – 4,500,000 cd/m²
0.2°：0.0125 – 100,000,000 cd/m²
0.1°：0.05 – 500,000,000 cd/m²
精度：輝度 ±2% 以內
精度：色度 x ±0.0015 / y ±0.001
再現性：輝度 1.5% / 0.4% / 0.3%
再現性：色度 0.005 / 0.0015 / 0.0005
偏光特性 輝度 ≤1%，光譜輻射度 ≤2%
傳輸介面 RS-232C、USB 3.0
電源供應 AC100–240V (50/60Hz)
消耗功率 約 30W
使用條件 5–30℃，80%RH 以下
外形尺寸 422 × 130 × 244 mm
重量 約 5.5 kg

■ SR-5AS 產品特點

  • 採用分光量測方式，得到絕對值的高精度。
  • 兼容高動態範圍（0.0001 至 500,000,000cd/m²）測量。
  • 測量時間的顯著減少，當與高速模式結合使用時，可以實現更快的測量速度。
  • 採用大螢幕彩色觸碰面板。
  • 傳輸介面的接口改為後側，適合系統安裝。

■ 用途

  • LED背光源和LED照明的亮度/色度、色溫特性、顯色性評價。
  • µLED/Mini LED、OLED、LCD等顯示器的亮度/色度、色溫特性、光學特性的綜合評價。
  • 高精度測量汽車前照燈和尾燈等 LED 照明的亮度和色度。
  • 作為光學特性評價傳感器安裝在各種系統設備中。

■ 產品規格

受光元件 熱電冷卻線性陣列傳感器
分光元件 衍射光柵
光學系統 物鏡：f = 82mm F2.5，目鏡：觀察視野 5°
測量角度 2° / 1° / 0.2° / 0.1°（電動開關型）
測量距離 250mm – ∞（由物鏡金屬前緣起算）
光譜波長寬度 5nm（半波寬）
波長精度 ±0.3nm（Hg 輝線）
測量波長範圍 380 – 780nm
波長解析度 1nm
測量模式 自動、手動（積分時間 / 頻率）、外部同步信號、FIX
測量細節 光譜輻射度：W·sr⁻¹·m⁻²·nm⁻¹
測量功能 Radiance Le、Brightness Lv
CIE1931 xy / CIE1976 u′v′
XYZ、相關色溫、duv
主波長、峰值波長、CIE 2° / 10°
測量輝度範圍 2°：0.0001 – 1,500,000 cd/m²
1°：0.0003 – 4,500,000 cd/m²
0.2°：0.01 – 100,000,000 cd/m²
0.1°：0.03 – 500,000,000 cd/m²
精度：輝度 ±2% 以內
精度：色度 x ±0.0015、y ±0.001
(2° / 1° / 0.2° / 0.1°)
再現性：輝度 1.5%（0.0005 – 0.005 cd/m²）
0.4%（0.005 – 0.1 cd/m²）
0.3%（0.1 cd/m² 以上）
再現性：色度 0.005（0.0005 – 0.005 cd/m²）
0.0015（0.005 – 0.1 cd/m²）
0.0005（0.1 cd/m² 以上）
偏光特性 輝度 ≤1%，分光放射輝度 ≤2%（400–780nm）
傳輸介面 RS-232C、USB 3.0
電源供應 AC100–240V（50/60Hz）
消耗功率 約 30W
使用條件 5–30℃，80%RH 以下，無結露
外形尺寸 422 × 130 × 244 mm
重量 約 5.5 kg

■ 規格性能及用途：

 請來電： 0920740221 林先生 或 E-MAIL 洽詢
