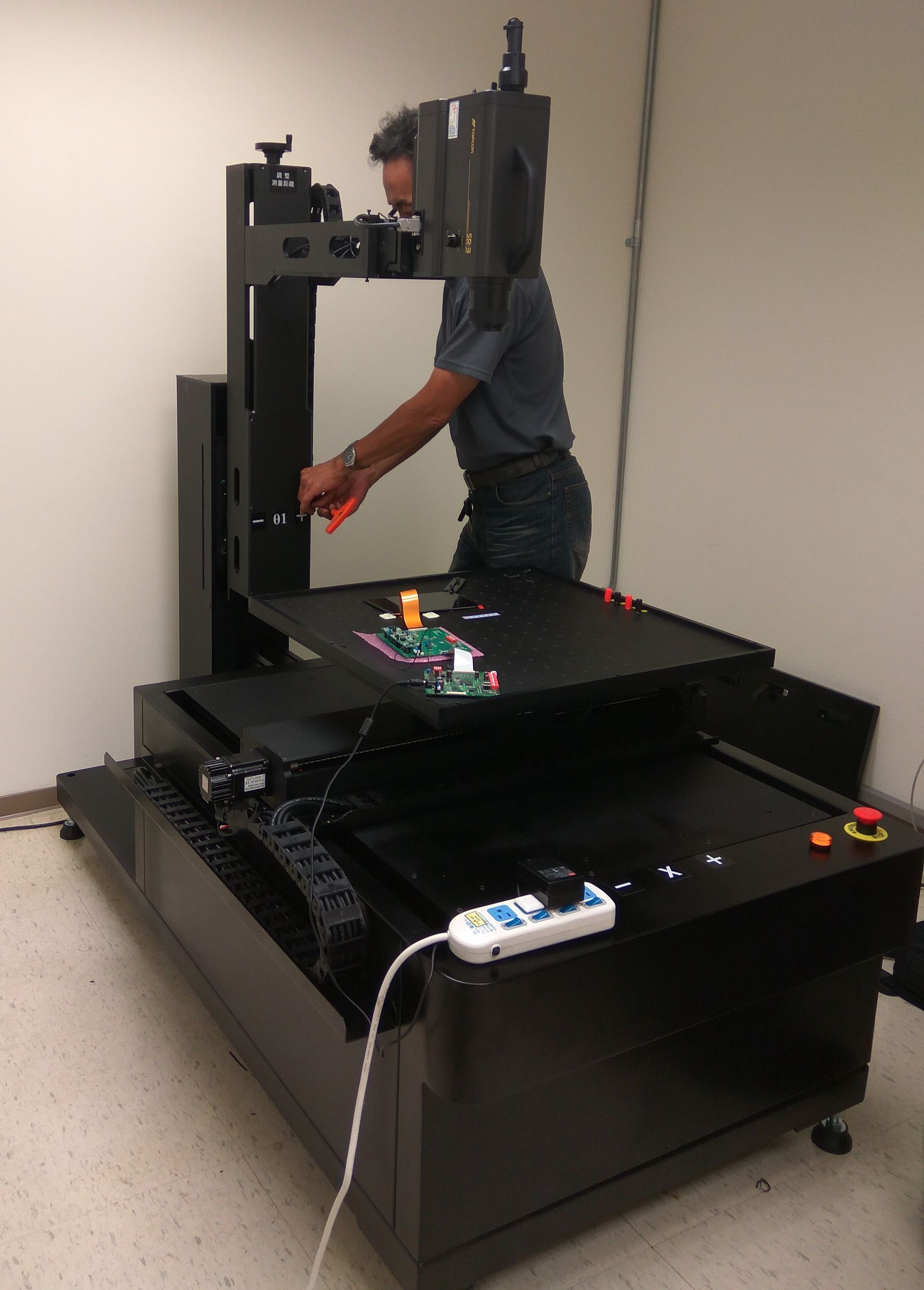

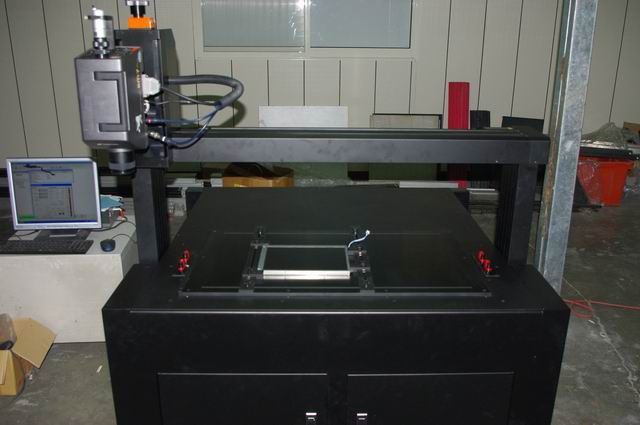

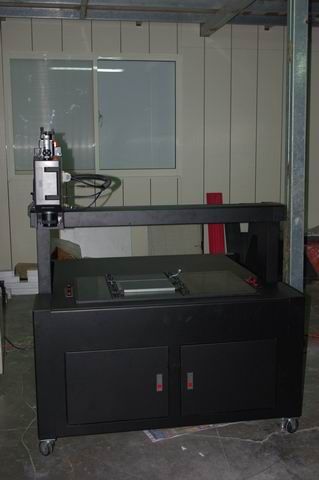

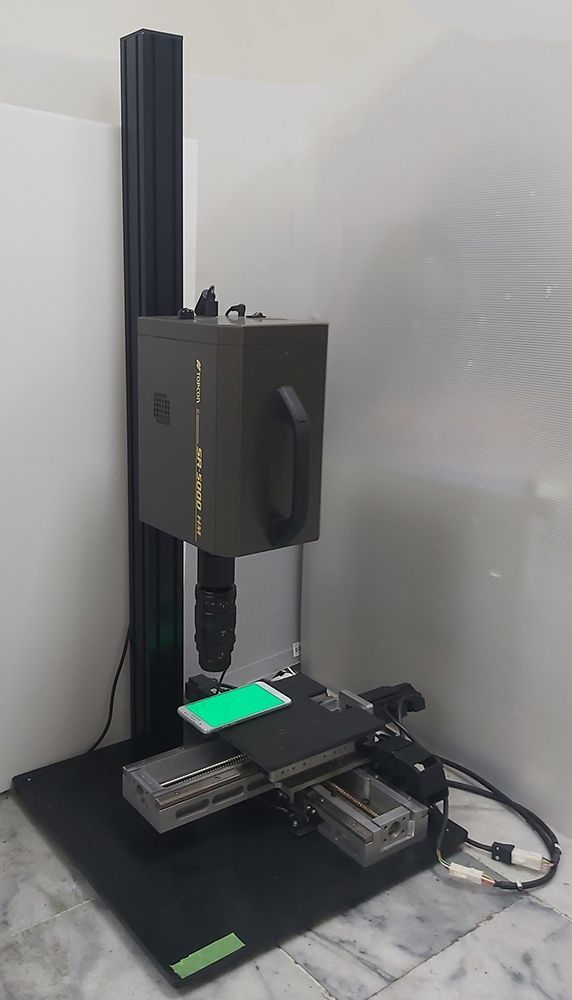

整 合 系 統 (XY-table 量 測 平 台)

【安全防護】：

1. limit sensor：軟體極限+硬體極限
2. 緊急停機鈕：自製隨按即停切換裝置

【規      格】：

1. 可量測尺寸：800mmX800mm
2. 精密移動軸行程：
X：800mm，精度：0.1mm，馬達：台達伺服
Y：800mm，精度：0.1mm，馬達：台達伺服
Z：300mm-550mm 手動
3. 測量儀器鏡頭至待測物距離：50mm-650mm
4. 量測項目：全自動定點量測、平面輝度、平面色座標、平面色溫

【其他項目】：

1. 量測儀器(輝度計)：可搭配 BM-7A、SR-3AR、BM-5AS等
2. 治具：萬用夾具
3. 電控系統：伺服驅動系統

■ 系統規格

■ 系統規格

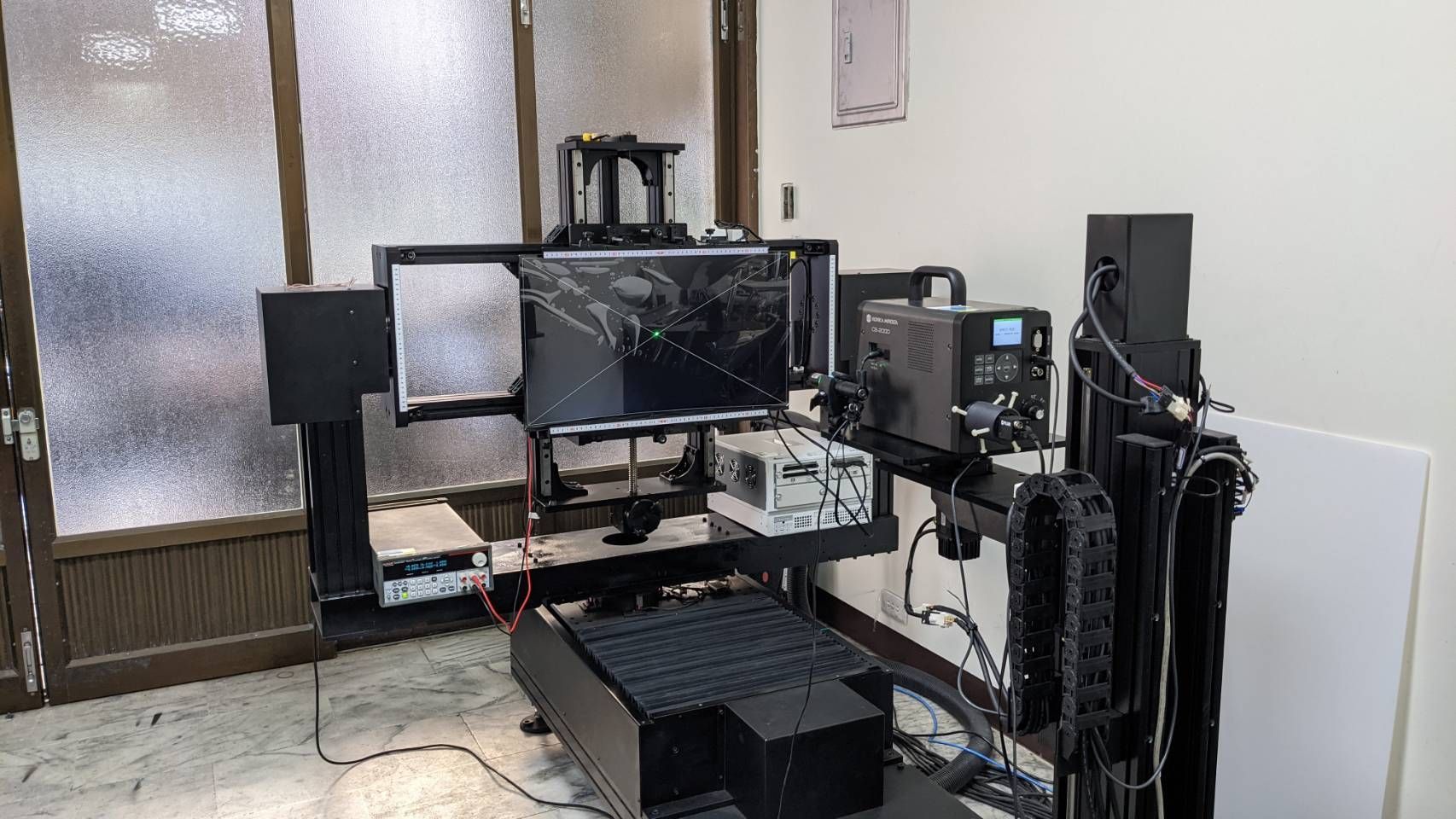

➥雷射中心對位

*****運轉情形請點擊此觀看*****

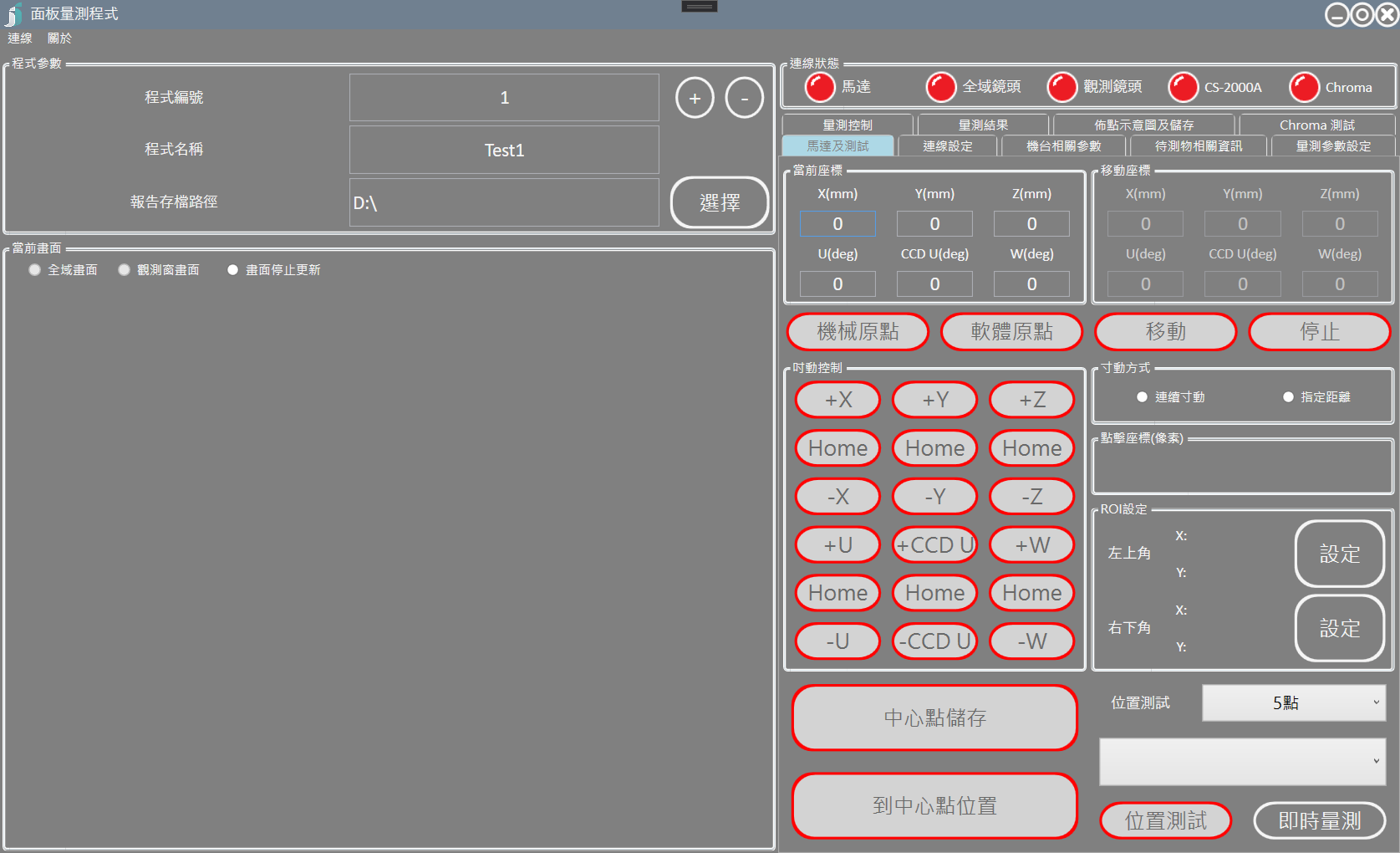

1.功能：馬達及測試

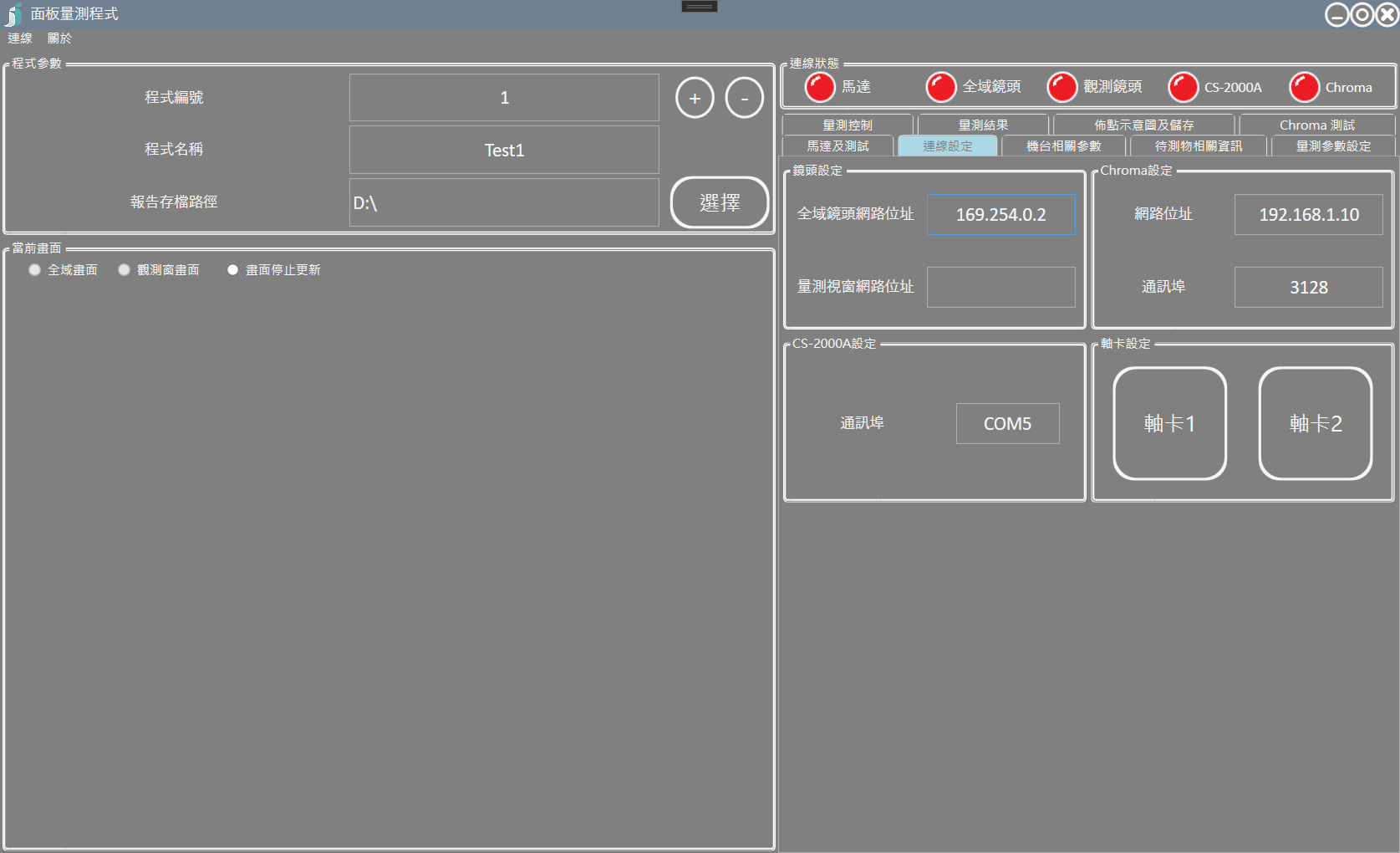

2.功能：連線設定

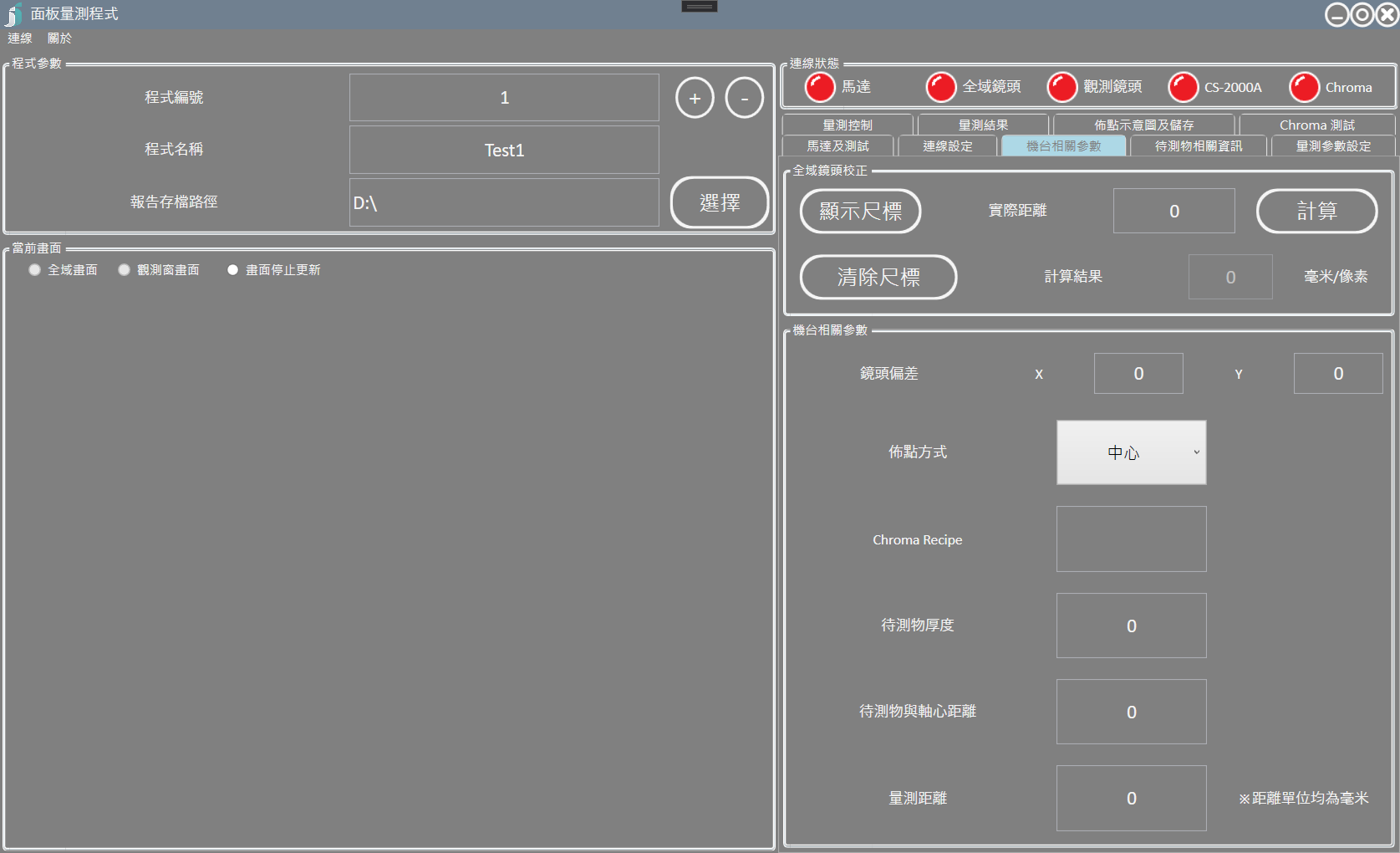

3.功能：機台相關參數

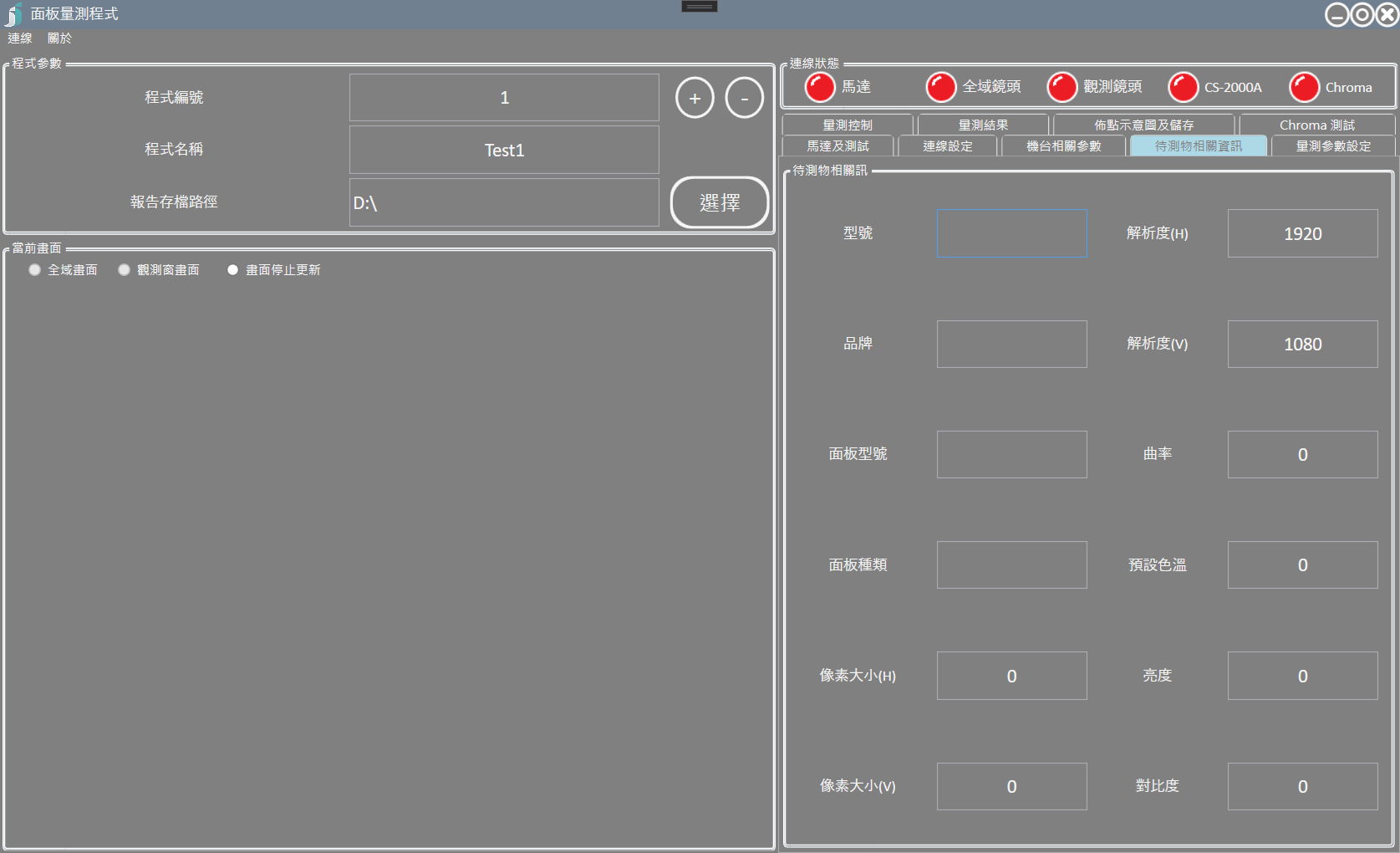

4.功能：待測物相關資訊

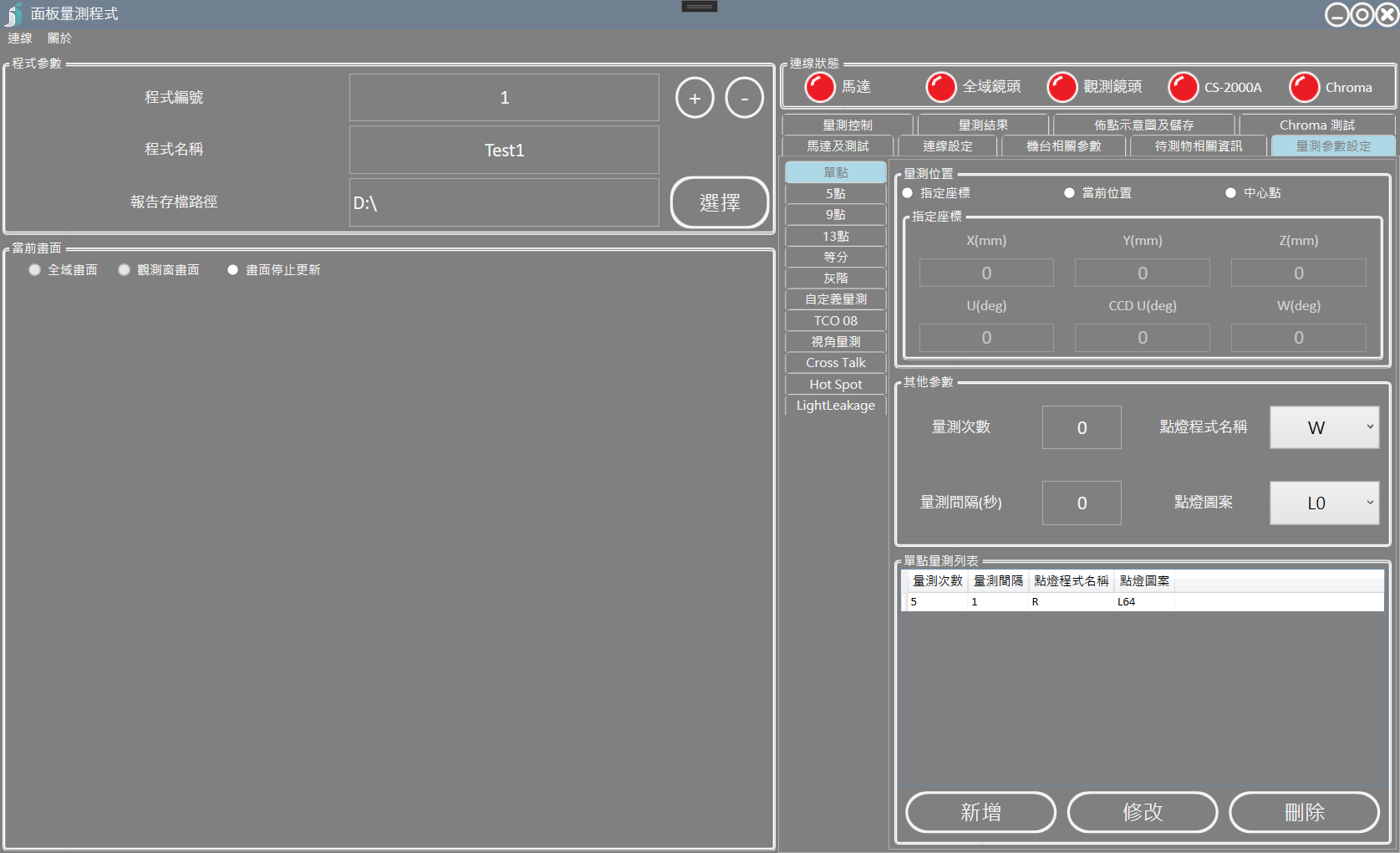

5.功能：量測參數設定

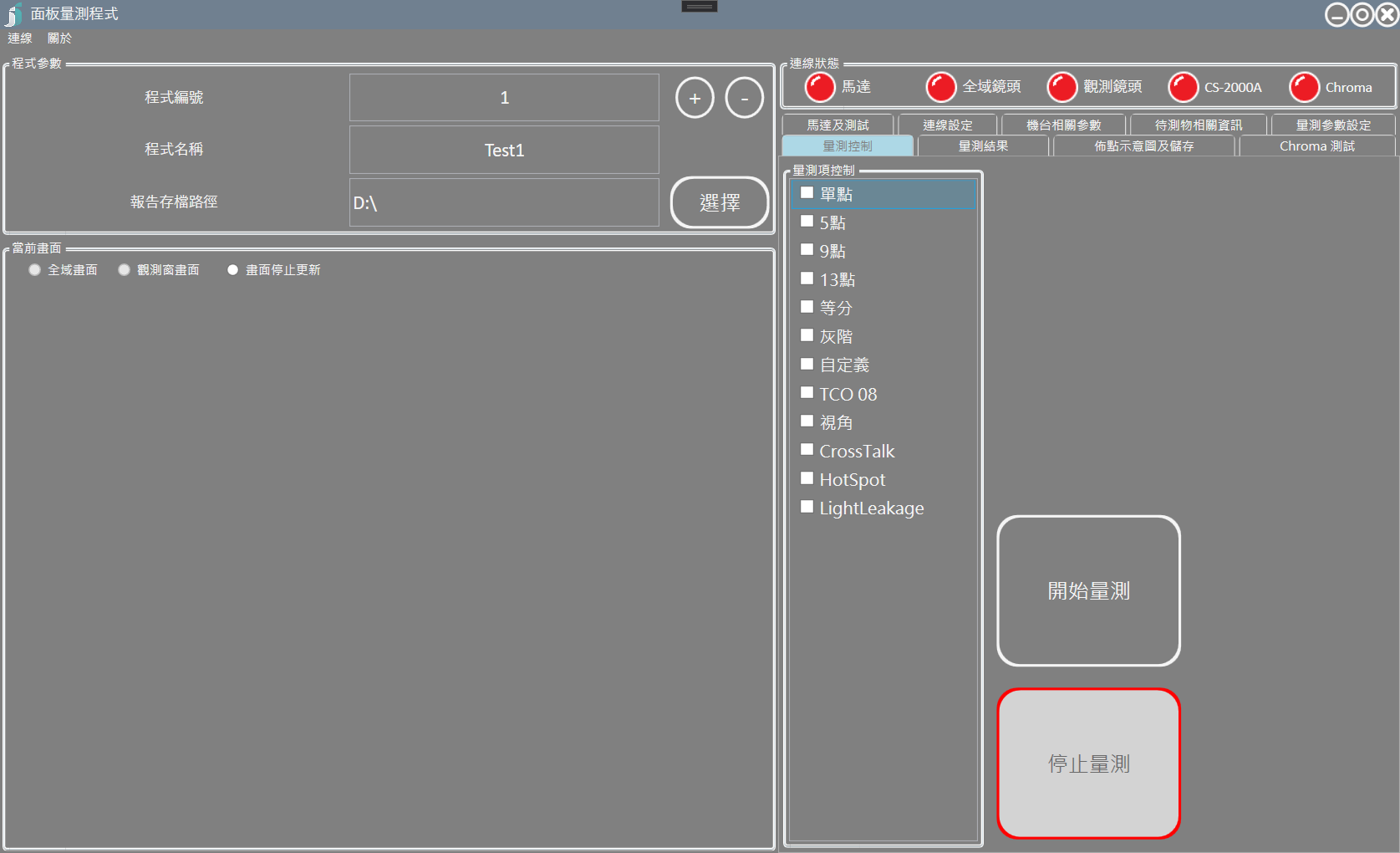

6.功能：量測控制

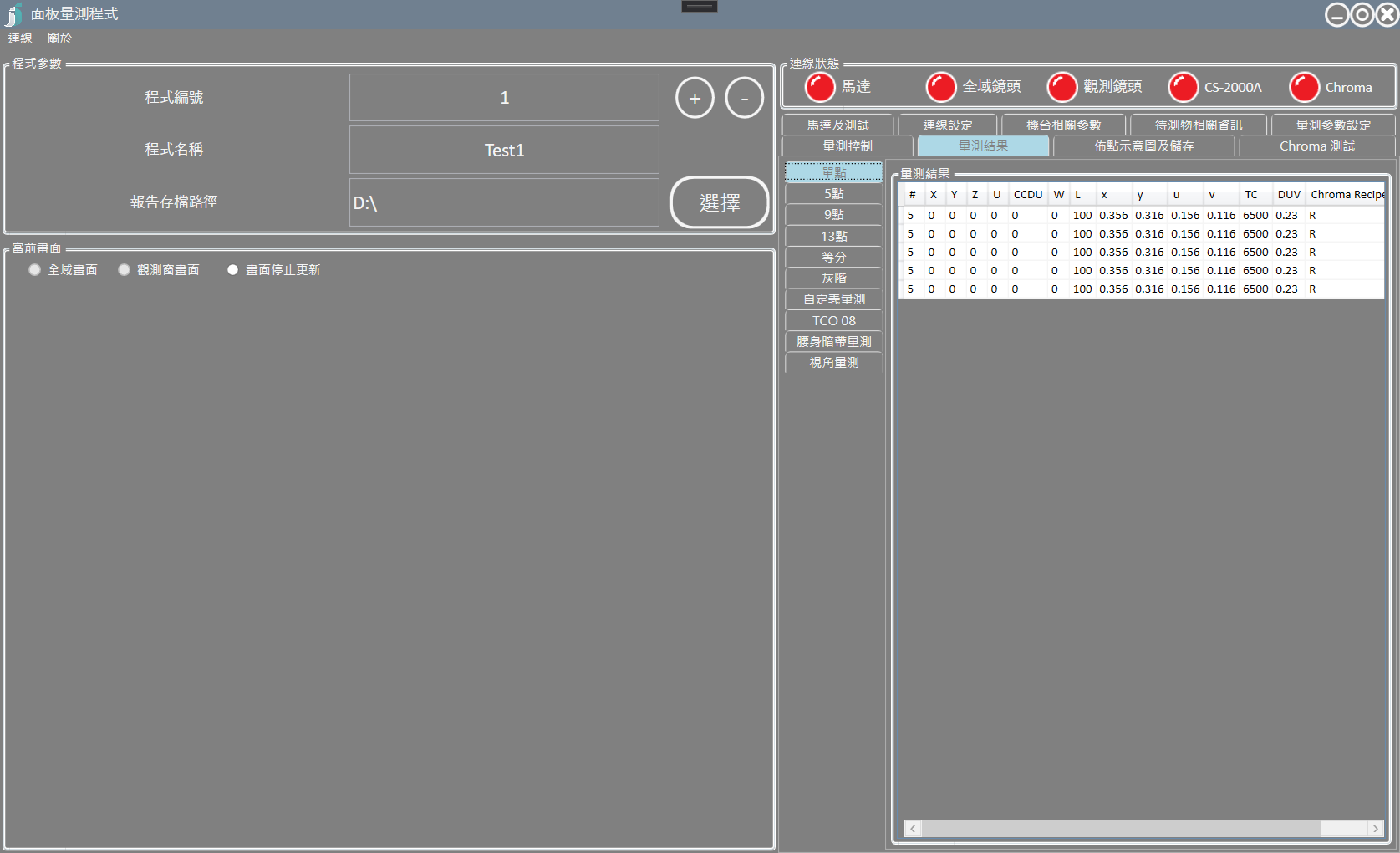

7.功能：量測結果

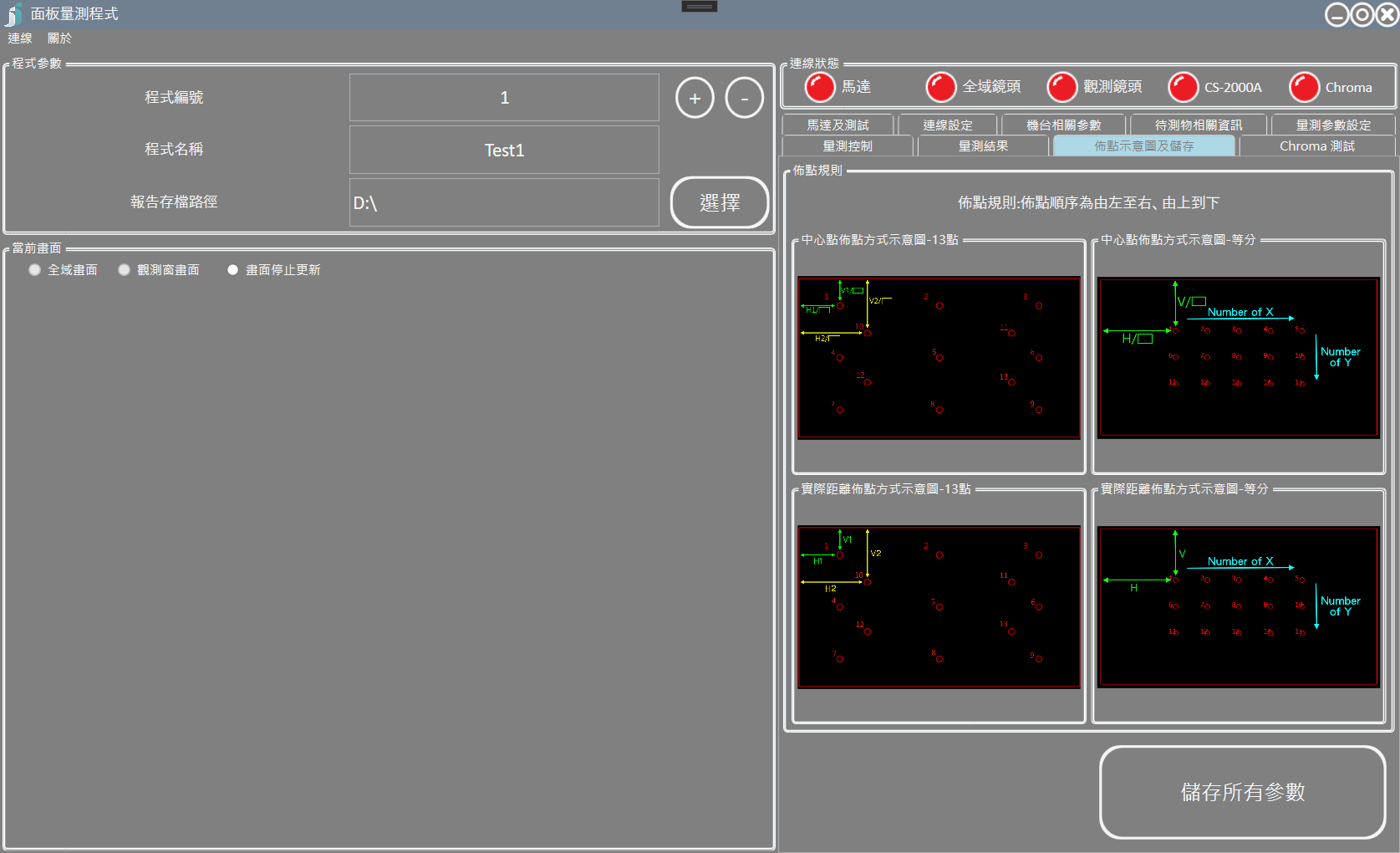

8.功能：佈點示意圖及參數儲存

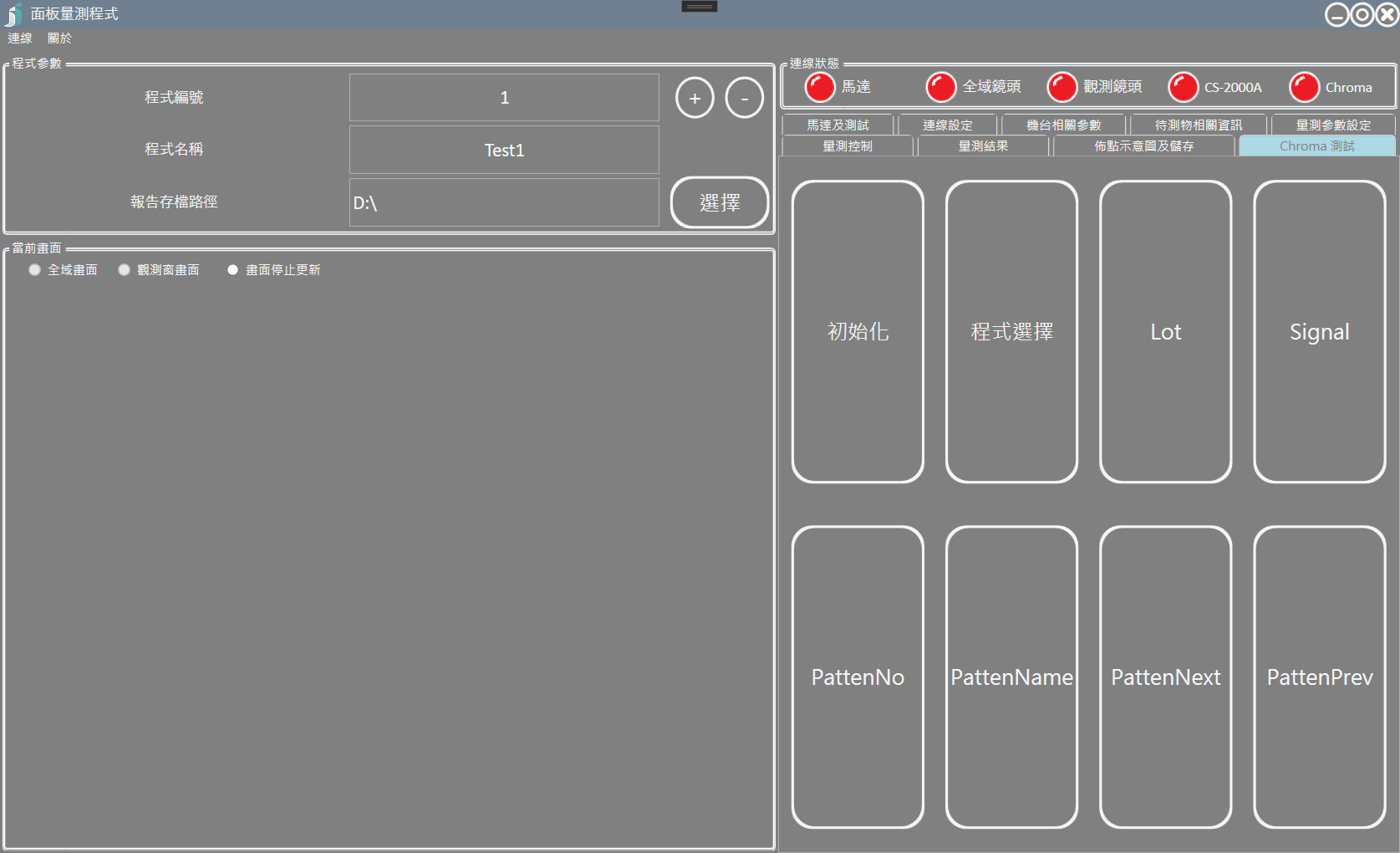

9.功能：Chroma測試

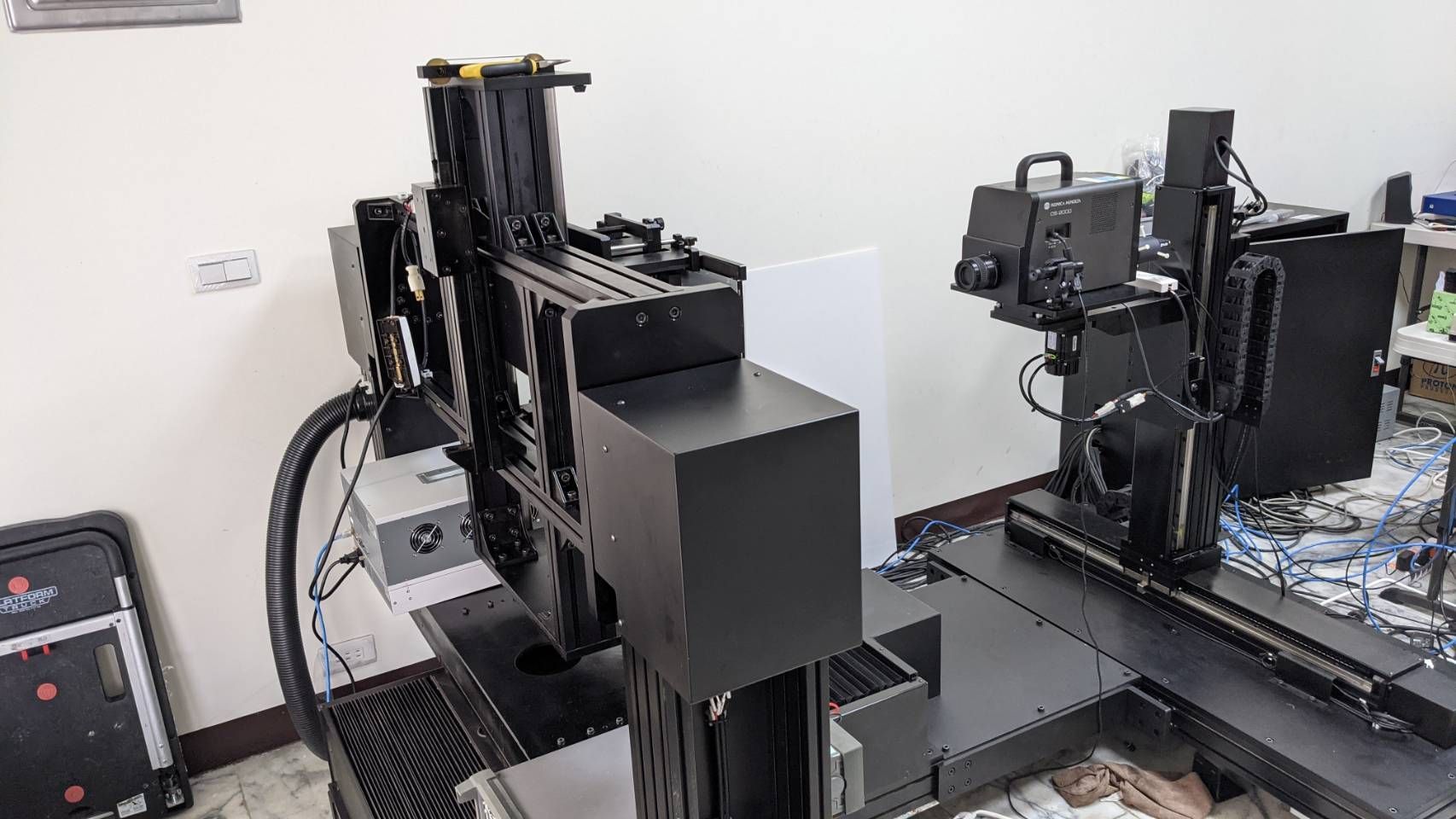

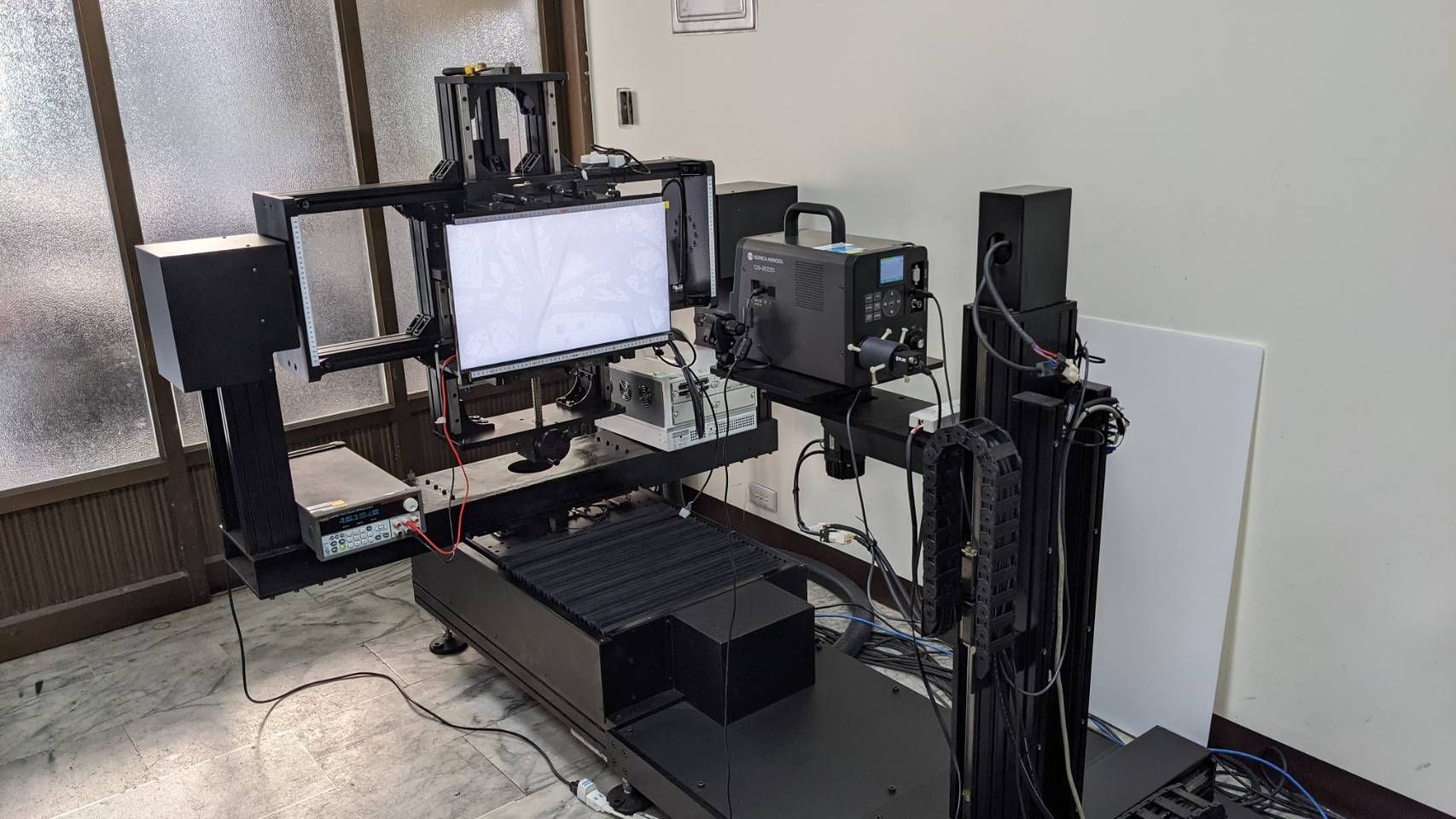

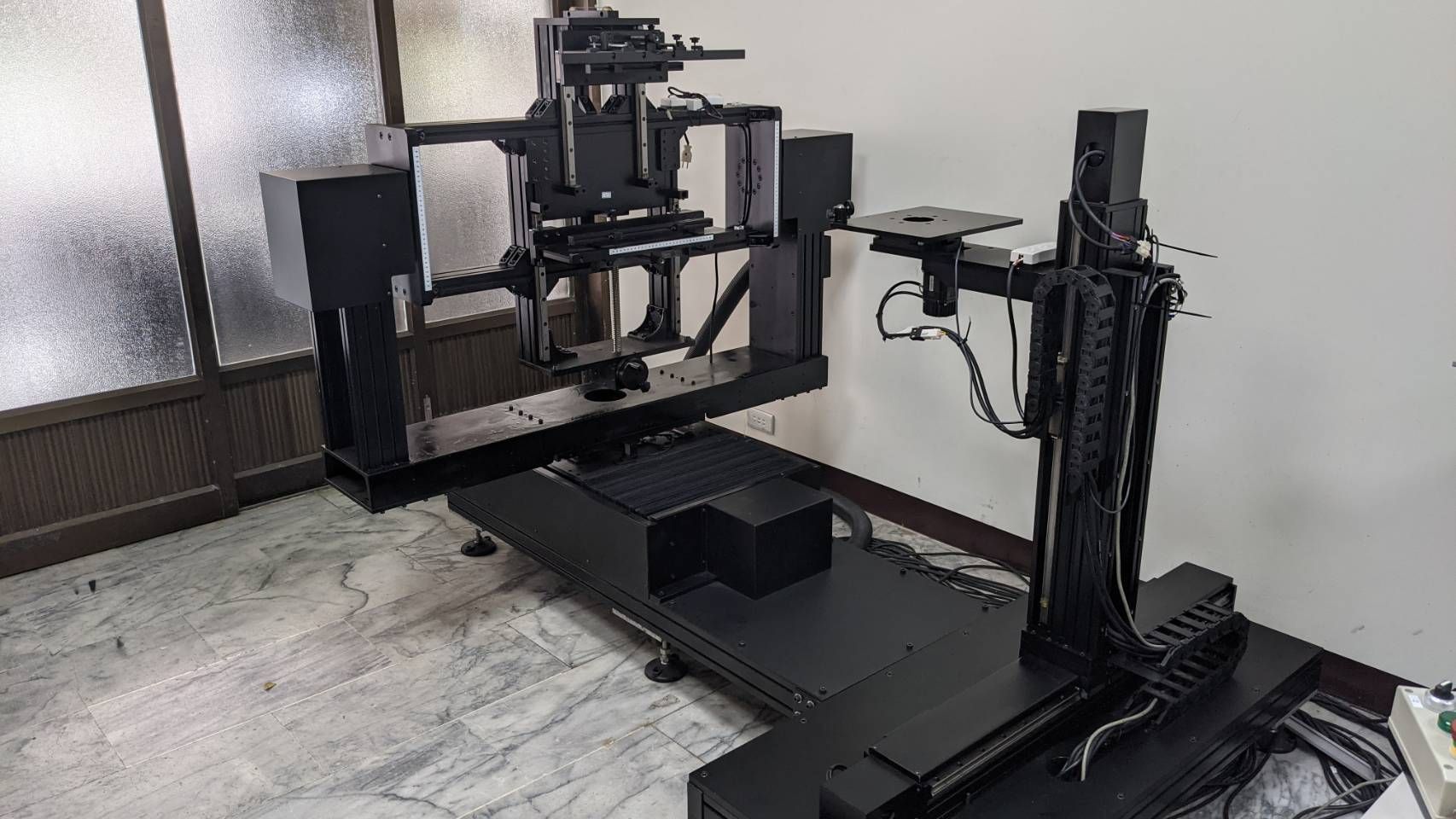

【精密移動軸行程】：

X行程: 450mm 精度+-0.1mm
Y行程: 450mm 精度+-0.1mm
Z行程: 200mm 精度+-0.1mm (350mm-550mm)
擺臂旋轉軸 +-88度
治具旋轉軸 0-360度

【安全防護】：

1. limit sensor：軟體極限+硬體極限
2. 緊急停機鈕：自製隨按即停切換裝置

【規      格】：

1. 可量測panel 尺寸 10”~32”
2. 精密移動軸行程：
X：800mm，往返精度(+-0.05mm)
Y：600mm，往返精度(+-0.05mm)
Z：750mm，往返精度(+-0.1mm)
3. 影像 CCD * 2 觀測 CCD*1 對位 CCD*1
4. 精密旋轉軸行程 Θ水平旋轉±90° step 0.1 度往返精度 0.2 自動
Φ垂直旋轉±90° step 0.1 度往返精度 0.5 自動
5.測量儀器鏡頭至待測物距離: 350mm-1000mm
6.量測項目-全自動定點量測

手動定位
自動 手動 定時量測
平面 輝度 色座標 色溫
視角輝度 色座標 色溫
Warm Up Time
客制報表格式
/
TCO 06.08 (X-Y Table硬體規格可支援部分)
/
色濃度及色飽和度(%)
對比度
Crosstalk
TCO’03 (TV Function)
VESA 305-2
VESA 305-3
(以上需搭配相應訊號產生器)
/
Response Time system
Response Time (Level / Level)
Flicker
(以上需搭配相應儀器)
/
Power Consumption(需搭配電源供應器)

【其他項目】：

1. 量測儀器(輝度計)：可搭配所指定SR-3AR, SR-UL2, CS-2000A等
2. 萬用夾具：夾持尺寸大小:32吋
3. 控制電腦：WIN10 工業電腦(I5)
4.電控系統：軸卡控制

請來電： 0920740221 林先生 或 E-MAIL 洽詢
