工 業 電 腦 AIM
Eagle Eyes Series

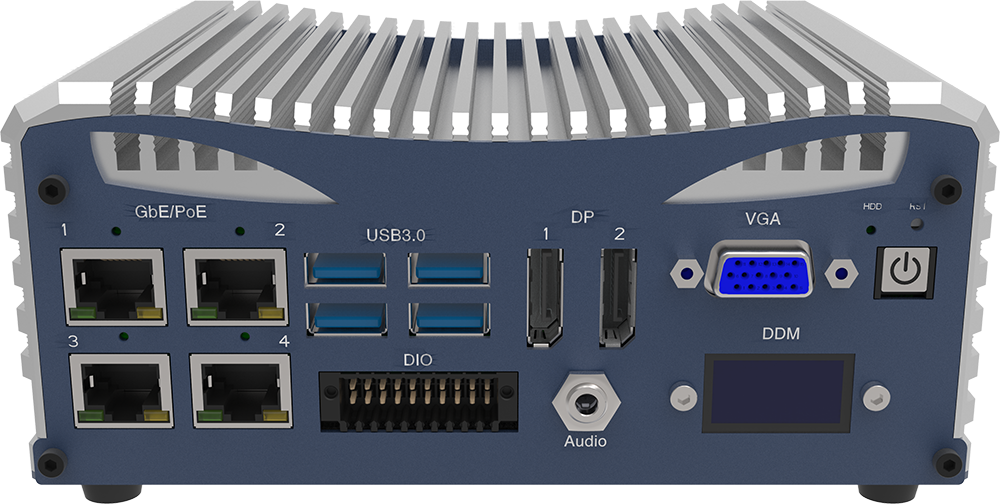

前

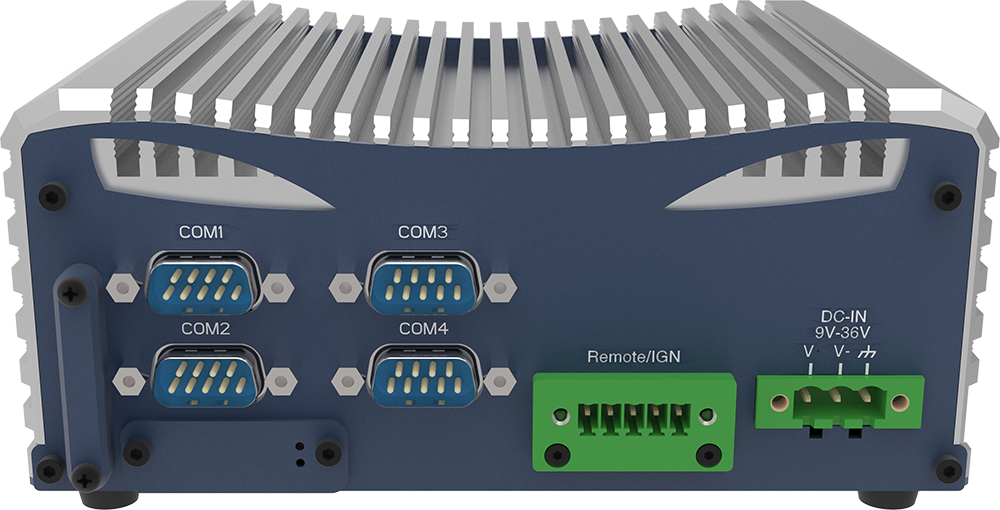

後
Intel® 第六代/第七代Core™-U系列智慧工業電腦
2x~4x RJ45 GbE/PoE
■ 產品特點：
- 支援Intel® 第六代/第七代 Core™ ULV 處理器
- eKit智慧系統監控及DDM智慧動態顯示
- Wi-Fi 和無線通訊：4G、WLAN、GPS、GSM//GPRS 和藍牙
- 特殊電源設計：
(1) 9V~36Vdc直流寬電壓輸入
(2) 反向電壓輸入保護，過壓保護，欠壓保護，過流保護
(3) 浪湧保護: 80V/1ms
(4) 點火開關控制 - 容易安裝及擴展：
(1) 帶燈遠端遙控電源開關
(2) 抽拉式RTC電池
(3) 2x 外置自彈式USIM卡槽
(4) 2x 迷你 PCIe 介面
■ 產品規格：
【系統核心】
| Intel ® 第六代Core™ ULV | 酷睿™ i7-6600U (雙核4執行緒, 2.6 GB/3.4 GHz, 4MB快取記憶體, 15W TDP) | ||
|---|---|---|---|
| 處理器 (Skylake-U 系列) | 酷睿™ i5-6300U (雙核4執行緒, 2.4 GHz/3.0 GHz, 3MB快取記憶體, 15W TDP) 酷睿™ i3-6100U (雙核4執行緒, 2.3 GHz, 3MB快取記憶體, 15W TDP) 賽揚 ® 3955U (雙核雙執行緒, 2.0 GHz, 2MB快取記憶體, 15W TDP) |
||
| Intel ®
第七代Core™ ULV |
酷睿™ i7-7600U (雙核4執行緒, 2.8 GB/3.9 GHz, 4MB快取記憶體, 15W TDP) | ||
| 處理器 (Kaby Lake-U系列) |
酷睿™ i5-7300U (雙核4執行緒, 2.6 GHz/3.5 GHz, 3MB快取記憶體, 15W TDP) 酷睿™ i3-7100U (雙核4執行緒, 2.4 GHz, 3MB快取記憶體, 15W TDP) 賽揚 ® 3965U (雙核雙執行緒, 2.2 GHz, 2MB快取記憶體, 15W TDP) |
||
| 記憶體 | 1x DDR4-2133 SO-DIMM, 最高支持32GB | ||
| 顯卡晶片 | Intel ®
HD Graphics 510(3955U) Intel ® HD Graphics 520(Skylake) Intel ® HD Graphics 610(3965U) Intel ® HD Graphics 620(Kaby Lake) |
||
| BIOS | AMI 128Mbit SPI BIOS | ||
| AIC智慧AI控制器 | AI智慧系統監控及分析預測 | ||
| 看門 狗 | 運行時: 10 – 65535秒, 可程式化 開機時: 120 – 65535秒, 可程式化 |
||
| TPM安全晶片 (選配) |
可選 SLB9665 (TPM 2.0)/9635 (TPM 1.2) | ||
【電源參數】
| 輸入電源 | 9~36V , 最大電流 15A, 3-Pin帶耳鳳凰端子(5.08mm間距) |
|---|---|
| 浪湧保護 | 80V/1ms |
| 輸入電源保護 | 反向電壓輸入保護，過壓保護，欠壓保護，過流保護 |
| 遠端控制/點火開關控制 | 1 x ATX 帶燈遠端遙控電源開關/ 5-pin 鳳凰端子 (腳距 3.81 mm, 包含2-pin點火開關控制訊號) |
| 電源模式 | AT/ATX (BIOS 設定) |
【結構參數】
| 尺寸 (W x D x H) |
161(W) x 130(D) x 68.1(H) mm (6.34" x 5.12" x 2.68") |
|---|---|
| 淨重/毛重 | 1.7kg |
| 安裝方式 | 腳墊/壁掛安裝 |
| 結構設計方式 | 金屬鋁合金無風扇設計 |
| RTC電池 | 外置抽拉式RTC電池 |
| DDM智慧動態顯示模組 | 0.96寸LCM顯示模組: 顯示狀態或告警訊息 |
【外部 I/O介面】
| 顯示介面/解析度 | 2x DP/ 最高解析度 4096x2304@60Hz, 1x VGA/ 最高解析度1920x1200@60Hz, |
|---|---|
| 三顯模式組合 | 2x DP + 1x VGA |
| 乙太網 | 4x 千兆乙太網 (RJ45), 1x i219 +3x i210晶片 / 支援Wake-on-LAN / PXE / i219支援iAMT 11.0 (AIM6-i, AIM6) |
| PoE有源乙太網 (選配) |
2x 千兆有源乙太網 (RJ45), i219 + 1x i210晶片, 符合IEEE 802.3at規範, 每路可供電30W (AIM6-P2i, AIM6-P2) 4x 千兆有源乙太網 (RJ45), i219 + 3x i210晶片, 符合IEEE 802.3at規範, 每路可供電30W (AIM6-Pi, AIM6-P) |
| USB 3.0/2.0 | 4x Intel原生USB 3.0 XHCI主控器介面(每路電流 0.9A) |
| 串列埠 | 2x RS-232/422/485 (自動流控制) 2x RS-232 |
| 數位IO/隔離IO | 16位元可程式化數位輸出輸入 8位隔離輸入 & 8位隔離輸出, Sink漏型/Source源型可切換模式 (5 ~48V, 100mA) |
| 音訊 | ALC892 高清音訊編解碼晶片, 1x 音訊輸出 + 1x 麥克輸入 (Ø3) |
| USIM卡槽 | 2x 外置自彈式USIM卡槽 |
【存儲】
| 內置盤位 | 1x 內置 2.5寸 SATA HDD/SSD 盤位 |
|---|---|
| mSATA | 1x 全長 mSATA(共用 Mini-PCIe) |
| M.2 | 1x M.2 M Key 2242 |
【擴展】
| Mini-PCIe | 1x 全長mini-PCIe (PCIe/mSATA+USB+USIM, 共用 mSATA/自動偵測) 1x 全長mini-PCIe(PCIe+USB+USIM) |
|---|
【其他】
| USB 2.0 加密狗 | 1x 內置 USB Type A介面 |
|---|---|
| 天線孔 | 4x SMA 天線孔 |
| LED 指示燈 | 電源狀態, HDD狀態, IO狀態 |
【環境參數】
| 操作溫度 | 標準: -20°C to 50°C (-4°F~122°F), 最高支持TDP 15W CPU 寛溫: -25°C to 70°C (-13°F~158°F) (請洽銷售人員) |
|---|---|
| 存儲溫度 | -40°C to 85°C (-40℉ to 185℉) |
| 相對濕度 | 95% @ 40°C (104°F), non-condensing |
| 隨機振動保護 (工作中) (IEC60068-2-64: 隨機 5~500Hz) |
5Grms with SSD |
| 抗衝擊保護 (工作中) (IEC60068-2-27: 半正弦波, 11ms duration) |
50Grms with SSD |
【認證】
| EMC電磁相容性 | CE/FCC Class A |
|---|---|
| 安全認證 | CB |
【作業系統 OS】
| 可選的OS安裝 | Windows 7 32-bit/64-bit (Skylake only) Windows 8.1 32-bit/64-bit (Skylake only) Windows Embedded Standard 7(Skylake only) Windows Embedded 8 Standard (Skylake only) Windows 10 64-bit Windows 10 IoT Linux |
|---|

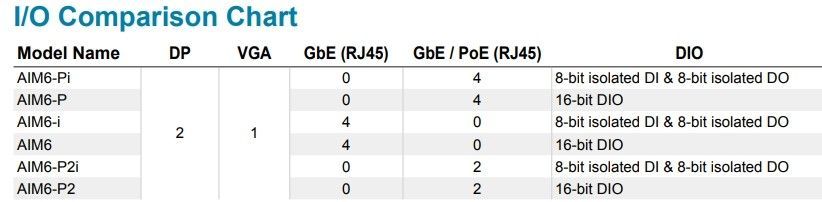

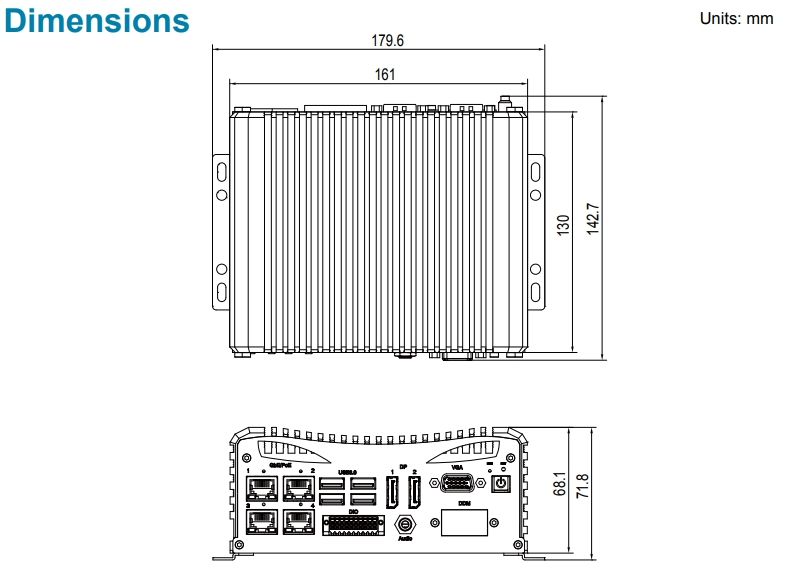

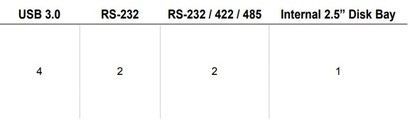

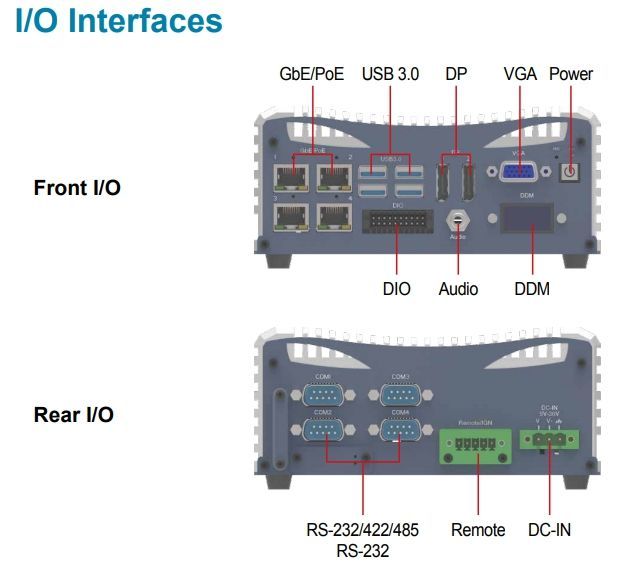

【I/O介面＆尺寸】
【規格】
