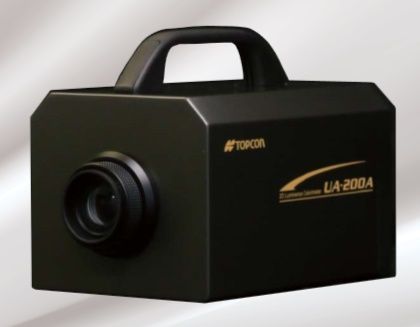

TOPCON 高精度二維色度亮度計
UA-200A

低亮度到高亮度的超高對比度
UA-200的上位機種!!!

jerrytech

■ 產品特點

  • 寬廣的測定範圍：0.005～1,000,000cd/m2
  • 追加Layer功能：可一次測量低亮度到高亮度
  • 色度精度高：使用新開發的光學濾片，實現了高達±0.008以内的高色度精度
  • 最快1秒的高速測定：通過測定運算的最優化處理，大幅縮短了測定時間*
      單純測定 亮度時
  • 搭載140萬像素CCD：最多可測1,376×1,024個像素

■ 主要用途

  • LCD及相關材料、OLED等的亮度、色度MURA評價
  • 汽車操作面板、汽車音響等的發光分布特性評價
  • LED照明、OLED照明的發光部以及照射面的亮度與色度MURA評價

■ 主要參數規格

機種
UA-200A
光亮採集
140萬畫素 彩色CCD圖像傳感器
對物鏡
UA-200AS : 單焦點對物鏡　F=8.0mm
UA-200AWS : 單焦點對物鏡　F=5mm
UA-200AT : 單焦點對物鏡　F=35mm
有功像素
1376×1024
數據位
14bit
測定範圍
0.005～1,000,000cd/m 2
亮度直線性 *1
±2%  (超過1cd/m 2 ) 、±3% (0.005～1cd/m 2 )
色度精度 *1
±0.003  (超過1cd/m 2 )、±0.005  (0.005～1cd/m 2 )
色度精度 *2
±0.008 *6
±0.005 *7
面内MURA均匀性 *1
亮度：±2%
色度：±0.003
重複精度
亮度：0.3% *2 (超過1cd/m 2 ) 、±0.5%  (0.005～1cd/m 2 )
色度：0.001   (超過1cd/m 2 ) *3、
 色度：0.002  (0.005～1cd/m 2 ) *3
測定時間
亮度測定：最快1.5秒　100cd/m 2 (含傳送時間)
亮度色度測定：最快3.5秒　100cd/m 2 (含傳送時間)
穩定性
亮度：1%
再現行
亮度：2%
溫度特性
亮度：±3% (25℃基準 0～40℃)
濕度特性
亮度：±3% (相體濕度 85%以下、且無凝露)
界面
LAN (Gigabit Ethernet)
外形尺寸
280×162×194mm(UA-200AS)
311×162×194mm(UA-200AWS)
307×162×194mm(UA-200AT)
質量
約3.9kg (UA-200AS)
約4.12kg (UA-200AWS)
約4.45kg (UA-200AT)

*1 ： 針對標準A光源
*2 ：在CCD中心位置評價
*3 ：以CCD中心位置為基準
*4 ：最大值-最小值
*5 ：2σ時
*6 ： 亮度基準面和彩色濾片組合時
      (O-55,Y-48,A-73B,IRA-05,T-44,R-61,B-46,V-44,G-54)
*7 ：本公司基準面板（RGBW）

■ 測定尺寸範圍

UA-200AS：標準鏡頭

測定距離 300 500 1000 1500 2000 2500
英寸 8.9 15.3 29.6 43.8 58.0 72.4
横(mm) 195.1 311.1 603.1 893.1 1181.7 1474.3
縱(mm) 145.2 231.5 448.8 664.6 879.4 1097.1

UA-200AWS：標準鏡頭+廣角輔助鏡時

測定距離 300 500 1000 1500 2000 2500
英寸 15.5 24.6 47.4 70.0 92.8 115.7
横(mm) 315.9 501.4 966.1 1426.3 1890.9 2357.4
縱(mm) 235.1 373.1 719.0 1061.4 1407.2 1754.3

UA-200AT：望遠鏡頭

測定距離 400 500 1000 1500 2000 2500
英寸 5.1 5.7 8.9 120. 15.3 18.6
横(mm) 103.0 116.3 180.8 245.2 311.6 378.0
縱(mm) 76.6 86.6 134.6 182.5 231.9 281.3

*從物鏡金屬件前端開始的距離

■ 標配軟體

  • 使用標配軟體，可進行主機控制以及蒐集、分析測定數據。
  • 根據不同用途，配置了2種軟體。

・Standard Mode：可使用於UA-200A的主機控制與測定等所有功能。

・View Mode ：可使用於閱覽及解析所保存的測定畫面實景數據。
                          可在測定評價部門之外的科室分析數據。

  • 增加的新功能：

①實景顯示功能強化

・對焦輔助功能
・測定點多點抽取功能(最多達999點)

②設定任意形狀測定區域

・能夠設定多邊形、矩形、圓形等自由區域

③個别區域補正功能

・可將測定面分割成2×2～最多64×64個區域，針對每個區域予以單獨補正設定

④發光部多點抽取&測定功能

・可指定測定面内多個發光區域，設定限值後，可抽取限值内的發光部分並進    行個别測定

⑤對角補正功能

・可對拍攝顯示出来的歪斜圖像進行補正

・可在同一程序菜單内進行自動對角補正
