圖像的光譜分析
2D分光放射輝度計/二維式光譜輻射計
TOPCON SR-5000、TOPCON SR-5100

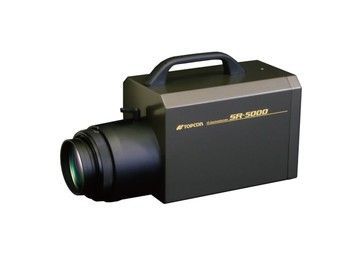

■ TOPCON SR-5000

jerrytech

■ 產品特點

  • 分光光度法每1nm具有高精度和豐富的顯示功能
  • 可通過1376×1024像素的光譜分析在多個領域使用
  • 可通過分光光譜分析在多個領域使用
  • 通過與國家標準直接相連的可追溯性系統進行高度精確的亮度和色度測量

■ 主要用途

  • 亮度/色度不均勻性，LCD，相關元件，OLED等的光譜評估
  • 汽車儀表板和室內外照明的光度分佈特性和光譜光譜評估
  • 亮度/色度不均勻性，LED照明的發光部分的光譜評價，OLED照明
  • 可視化評估油漆的顏色不均勻性（密度）
  • 醫療領域的分析和應用

■ 產品規格

受光器 140萬像素CCD圖像傳感器
對物鏡 標準：f=32mm
標準＋廣角附加鐼頭：f=24mm (*1)
有效像數 1376×1024
數據位 14bit
測定範圍 0.5～5,000,000cd/m2
測定波長範圍 380～780nm
波長精度 ±0.5nm *Hg 水銀輝線
光波長寬度 7nm (半値幅)
波長分解能 1nm
直線性 輝度：±2% (*2,*3)
色度(x,y)：±0.002 (標準の光Aに対して) (*2,*3,*6)
重複精度 輝度：0.5% (*2,*4)
色度：0.002 : 0.5～1cd/m 2
           0.001 : 1cd/m 2 以上 (*2,*5)
測定時間 65秒～
界面 USB3.0/外部トリガ
電源 專用AC電源適配器 AC100-240V, 50/60Hz
消費電力 約20W
使用條件 5～35℃、85%R.H.以下 (且無凝露)
外形寸法(突起含まず) 標準：W162×H202×D373mm
廣角：W162×H202×D407mm
重量 約5.5kg

(*1)：安裝標準鏡頭＋廣角附加鏡頭時
(*2)：標準A光源に対して
(*3)：CCD中心位置評估
(*4)：在2σ
(*5)：最大値-最小値
(*6)：在亮度參考表面和彩色玻璃(O-55,Y-48,A-73B,IRA-05,T-44,R-61,B-46,V-44,
      G-54)

■ 測定領域

SR-5000S：標準鏡頭

測定距離 400 500 1000 1500 2000 2500
英寸 9.2 11.4 22.5 33.5 44.7 55.3
横(mm) 187.1 232.8 458.1 682.7 910.3 1127.0
縦(mm) 139.2 173.2 340.9 508.1 677.4 838.7

SR-5000WS：標準鏡頭＋廣角附加鏡頭

測定距離 400 500 1000 1500 2000 2500
英寸 12.7 15.6 30.3 44.9 59.6 74.1
横(mm) 259.1 318.4 617.4 914.1 1213.7 1510.7
縦(mm) 192.8 236.9 459.5 680.3 903.2 1124.2

 ※視野内80%範囲の領域となります。
此產品是為訂單生產而製造的。

■ TOPCON SR-5100

jerrytech

■ 產品特點

  • 可以以500萬畫素(2448 x 2048)的高解析度進行高輝度分光光譜測量(170億cd / m2)。
  • 光源和物體的無損非接觸特性，例如光源的波長特性、材料的光譜透射特性，以及物體的光譜反射率特性可以對500萬個點進行高精度的光譜評估。
  • 具有與單點式輝度計相同性能的2D分光輝度計。
  • 通過使用具有良好光可追溯性的光源進行校準，可以確保高度準確的亮度和色度精度。
  • 高精度和高速可轉換機型，利用了光譜和XYZ濾鏡測量方法的各項優點。
  • 配備標準軟體。

■ 主要用途

  • LCD、OLED、QD、鐳射、Micro LED及關聯材料等的亮度、色度、分光光譜的評估
  • 汽車儀錶盤及室內/外部照明的發光分佈特性、分光光譜的評估
  • LED照明、OLED照明發光部分的亮度、色度均勻性、分光光譜均勻性的評估
  • 室內和室外景觀中所有物體的光譜評估
  • 紡織染色面料的分光光譜的評估
  • 肌膚斑與暗沉等肌膚護理關聯的評估
  • 吸收、反射、穿透特性的分析
  • 光學膜及塗層的不均勻、干涉條紋的測量
  • 病理組織中染色狀態的些微差異的解析及量化評價測量（SR-5100HM+顯微鏡）

■ 技術規格

(一)

測定模式 分光模式
光亮採集
 		500萬畫素 彩色CMOS圖像感測器
對物鏡 標準：f=32mm
標準+廣角輔助鏡時：f=24mm  (*1)
望遠鏡頭：f=140mm
顯微鏡頭
有效像數 2448×2048
測定範圍  (*2) 0.5～ 17,000,000,000 cd/m 2
測定波長範圍 380～780nm
波長精度  (*4) ±0.5nm *Hg 水銀輝線 、高精度模式時
光譜波寬  (*5) 7nm (半波寬)
波長分解能力 1nm
亮度 ±2%以內  (*3,*6)
直線性 SR-5100HWS/SR-5000HM
色度：±0.0035以內（≦1cd/m 2 )  (*3,*6)
           ±0.0025以內（1cd/m 2 ＜)  (*3,*6)
           ±0.005以內   (*6,*9)
SR-5100HT
色度：±0.0035以內（≦1cd/m 2 )  (*3,*6)
           ±0.0030以內（1cd/m 2 ＜)  (*3,*6)
           ±0.005以內  (*6,*9)
面內MURA均勻性  (*10)
亮度：±2%以內
色度：±0.003以內
重複精度 SR-5100HWS/SR-5000HM
亮度：0.6%以內（≦1cd/m 2 )  (*3,*6,*7)
           0.5%以內（1cd/m 2 ＜)  (*3,*6,*7)
色度：0.003以內（≦1cd/m 2 )  (*3,*6,*8)
           0.002以內（1cd/m 2 ＜)  (*3,*6,*8)
SR-5100HT
亮度：0.8%以內（≦1cd/m 2 )  (*3,*6,*7)
           0.5%以內（1cd/m 2 ＜)  (*3,*6,*7)
色度：0.004以內（≦1cd/m 2 )  (*3,*6,*8)
           0.003以內（1cd/m 2 ＜)  (*3,*6,*8)
介面 USB3.0 / 外部垂直同步信號輸入
電源 專用AC電源適配器 AC100-240V, 50/60Hz
功率 約20W
使用條件 5～35℃、80%R.H.以下 (且無凝露)
外形大小
(不包含凸起部份) 		標準：W162×H247×D372.5 mm
廣角：W162×H247×D402.4 mm
顯微：W162×H247×D330.5 mm
重量 標準：約6.3kg
廣角：約8.2kg
顯微：約5.8kg

(*1)：安裝標準鏡頭＋廣角附加鏡頭時
(*2)：在標準A光源下、高亮度量程為根據感光元件直線性的設計值
(*3)：針對標準A光源
(*4)：Hg 水銀輝線、高精度模式時
(*5)：半波寬、高精度模式時
(*6)：在CMOS中心位置評價
(*7)：在2σ時
(*8)：最大値-最小値
(*9)：標準A光源與本公司基準的色彩玻璃的組合之條件下
(*10)：標準光源A與包含CMOS有效圖元中心的視野內80%範圍的63點之條件下

(二)

測定模式 XYZ模式
光亮採集
 		500萬畫素 彩色CMOS圖像感測器
對物鏡 標準：f=32mm
標準+廣角輔助鏡時：f=24mm  (*1)
望遠鏡頭：f=140mm
顯微鏡頭
有效像數 2448×2048
測定範圍  (*2) 0.005～100,000 cd/m 2
亮度 ±3.5%以內（≦0.01cd/m 2 )  (*3,*6)
±3.0%以內（0.01cd/m 2 ＜)  (*3,*6)
直線性 SR-5100HWS/SR-5000HM
色度：±0.0085以內（≦0.01cd/m 2 )  (*3,*6)
           ±0.0050以內（≦0.05cd/m 2 )  (*3,*6)
           ±0.0030以內（0.05cd/m 2 ＜)  (*3,*6)
　　　±0.008以内  (*6,*9)
SR-5100HT
色度：±0.0090以內（≦0.01cd/m 2 )  ( *3,*6)
           ±0.0050以內（≦0.05cd/m 2 )  (*3,*6)
           ±0.0030以內（0.05cd/m 2 ＜)  (*3,*6)
　　　±0.008以内  (*6,*9)
面內MURA均勻性  (*10)
亮度：±2%以內
色度：±0.003以內
重複精度 SR-5100HWS/SR-5000HM
亮度：0.70%以內（≦0.01cd/m 2 )  (*3,*6,*7)
           0.35%以內（0.01cd/m 2 ＜)  (*3,*6,*7)
色度：0.006以內（≦0.01cd/m 2 )  (*3,*6,*8)
           0.004以內（≦0.05cd/m 2 )  (*3,*6,*8)
           0.002以內（0.05cd/m 2 ＜)   (*3,*6,*8)
SR-5100HT
亮度：0.90%以內（≦0.01cd/m 2 )  (*3,*6,*7)
           0.35%以內（0.01cd/m 2 ＜)  (*3,*6,*7)
色度：0.009以內（≦0.01cd/m 2 )  (*3,*6,*8)
           0.004以內（≦0.05cd/m 2 )  (*3,*6,*8)
           0.002以內（0.05cd/m 2 ＜)  (*3,*6,*8)

(*1)：安裝標準鏡頭＋廣角附加鏡頭時
(*2)：在標準A光源下、高亮度量程為根據感光元件直線性的設計值
(*3)：針對標準A光源
(*4)：Hg 水銀輝線、高精度模式時
(*5)：半波寬、高精度模式時
(*6)：在CMOS中心位置評價
(*7)：在2σ時
(*8)：最大値-最小値
(*9)：標準A光源與本公司基準的色彩玻璃的組合之條件下
(*10)：標準光源A與包含CMOS有效圖元中心的視野內80%範圍的63點之條件下

■ 測定領域
SR-5100HWS：標準鏡頭

測定距離(mm) * 400 500 1000 1500 2000 2500
英寸 9.1 11.4 22.4 33.3 44.5 55.1
横(mm) 178.0 221.5 435.9 649.7 866.2 1072.5
縱(mm) 148.9 185.3 364.7 543.5 724.7 897.2

SR-5100HWS：標準鏡頭＋廣角附加鏡頭

測定距離(mm) * 400 500 1000 1500 2000 2500
英寸 12.7 15.6 30.2 44.7 59.3 73.8
横(mm) 246.6 303.0 587.5 869.9 1155.0 1437.5
縱(mm) 206.3 253.5 491.5 727.8 966.2 1202.7

SR-5100HT：望遠鏡頭

測定距離(mm) * 600 1000 1500 2000 2500
英寸 3.1 5.6 8.7 11.8 14.8
横(mm) 60.5 108.6 168.9 229.0 288.7
縱(mm) 50.6 90.9 141.3 191.6 241.6

SR-5100HM：顯微鏡頭

測定距離(mm) * 6
英寸 6.8
横(mm) 5.7
縱(mm) 0.3

* 從物鏡金屬件前端開始的距離
** 本產品為收到訂單後生產之產品

二、軟體功能

TOPCON SR-5000整合軟體

Micro LED/ OLED量測應用

小範圍拼接大尺吋整合量測

  • 運用TOPCON SR-5100HM
  • 應用圖面特殊演算方式
  • 搭配長豐智能高效能高穩定性工業電腦
  • 不用高精度移動平台，平台精度約0.05-0.01mm即可
  • 可做到完整的圖面縫合
  • 利於工程師分析Mirco LED面板各項參數及運用至產線
  • 提高生產效能和產品品質
  • 實際量測影片
  • 產品介紹影片

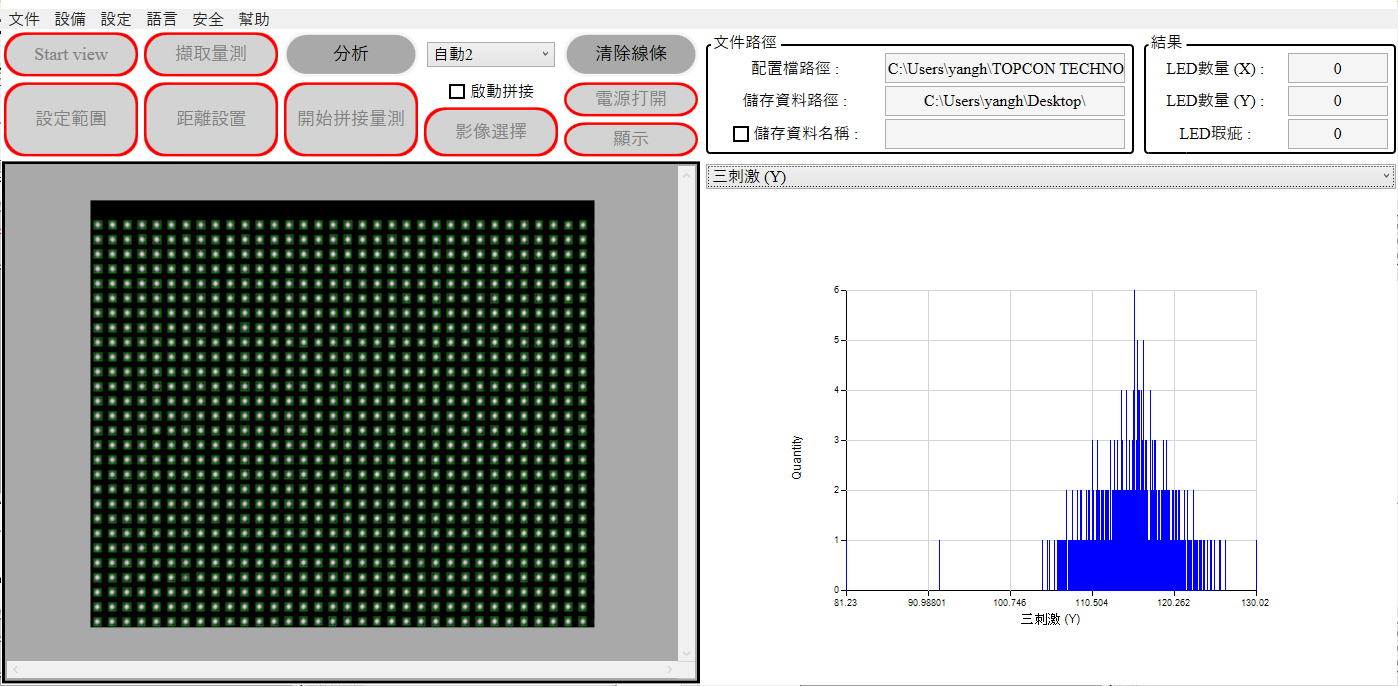

1.單張量測功能

(1)單張拍攝

jerrytech

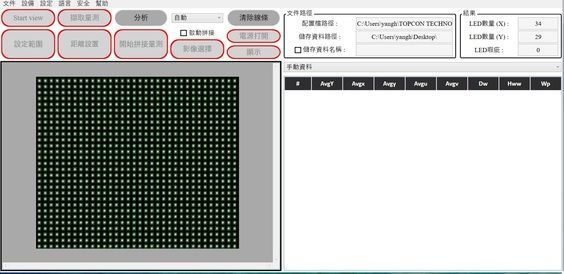

(2)單張自動選點(綠色框選)

jerrytech

(3)自動分析參數(亮度)

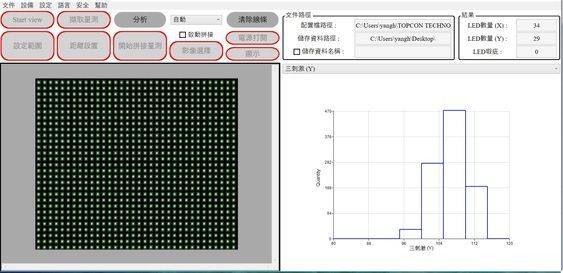

全區分布

jerrytech

區間分布

jerrytech

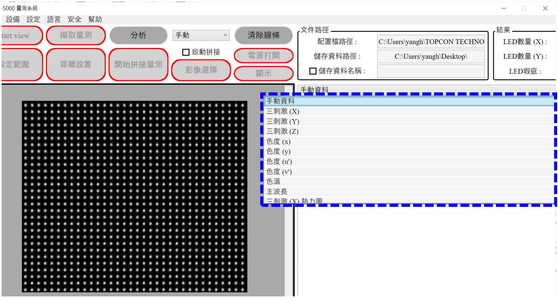

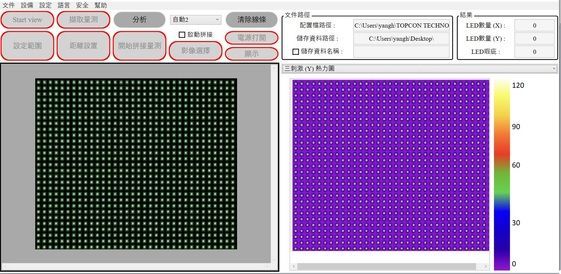

(4)單張亮度分布(熱力圖)

jerrytech

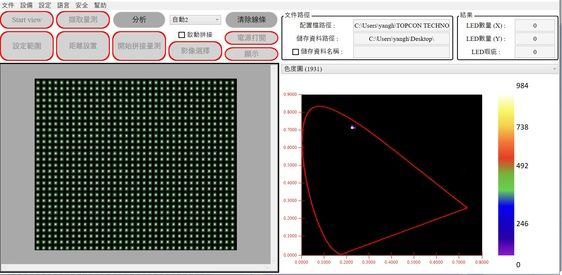

(5)單張色度分布(色度圖)

jerrytech

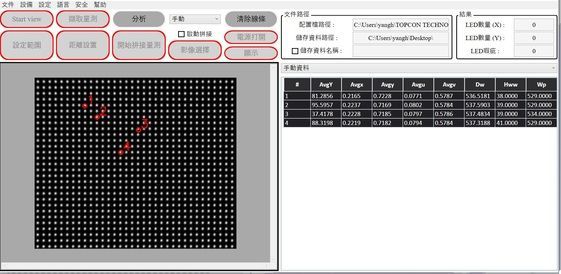

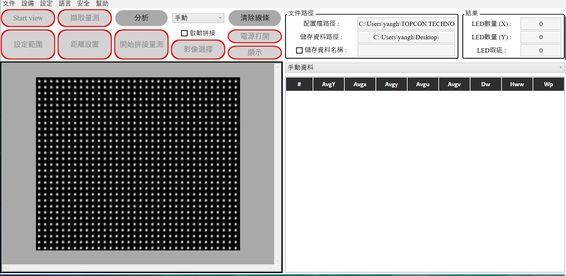

(6)單張手動選點及分析

jerrytech

(7)單張規格佈點(5、9、13、17點)

jerrytech

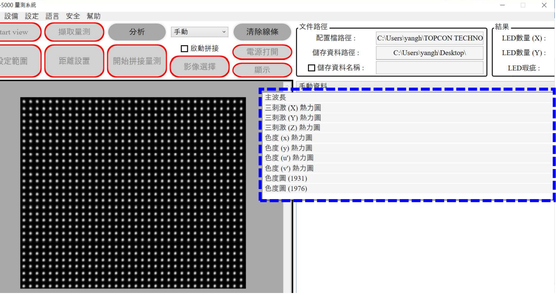

(8)單張所有分析功能

jerrytech
jerrytech

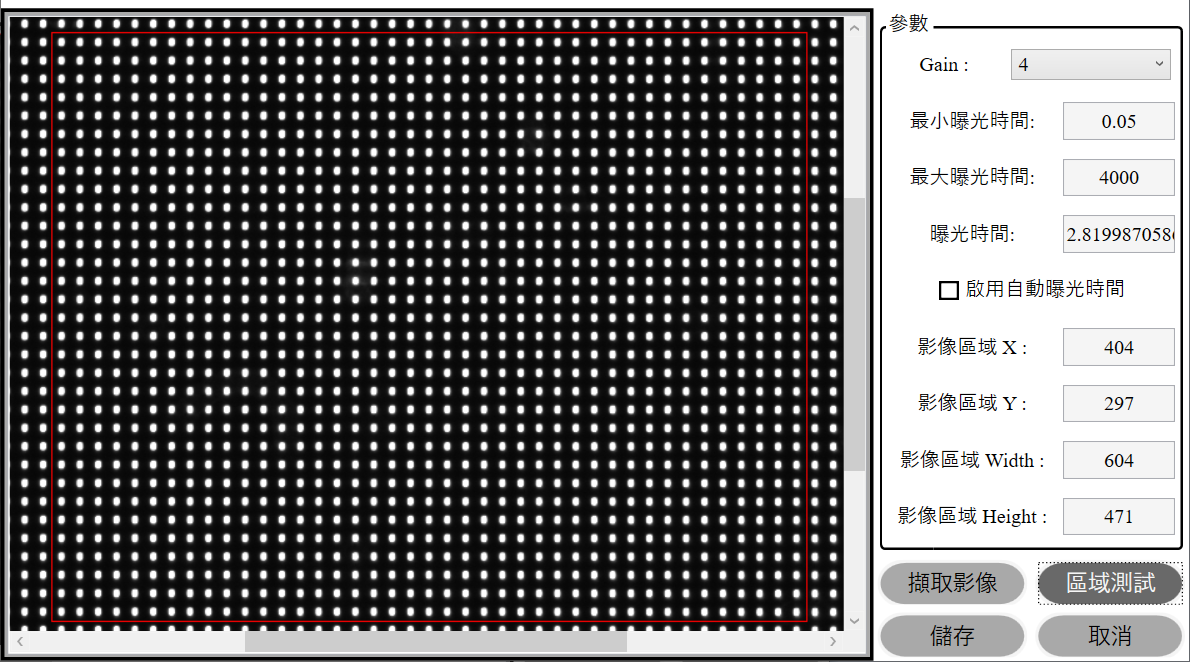

(9)拼接量測區域選擇

jerrytech

2.運用XY-Table拼接大面積量測

(1)自動Micro LED/OLED大面積量測拼接分析
    (可使用單張分析的所有功能)

jerrytech

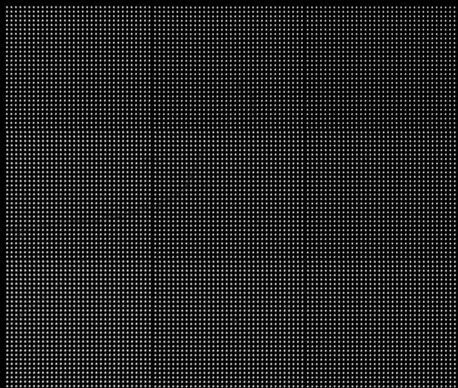

3*3拼接全圖

jerrytech

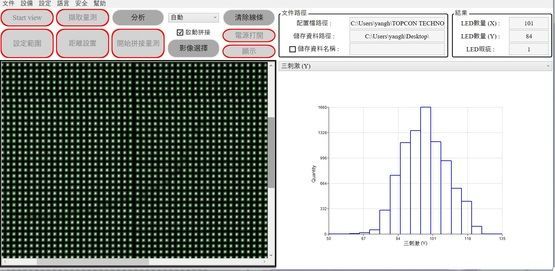

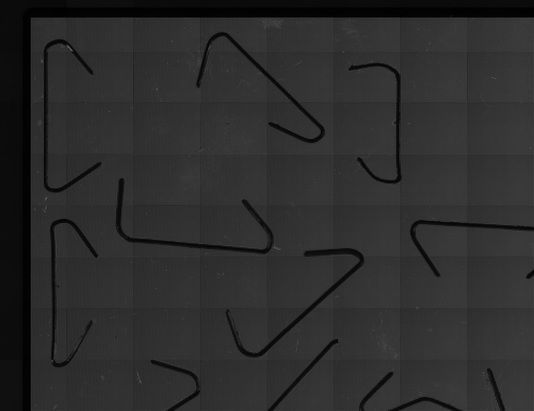

 8*8拼接全圖

jerrytech

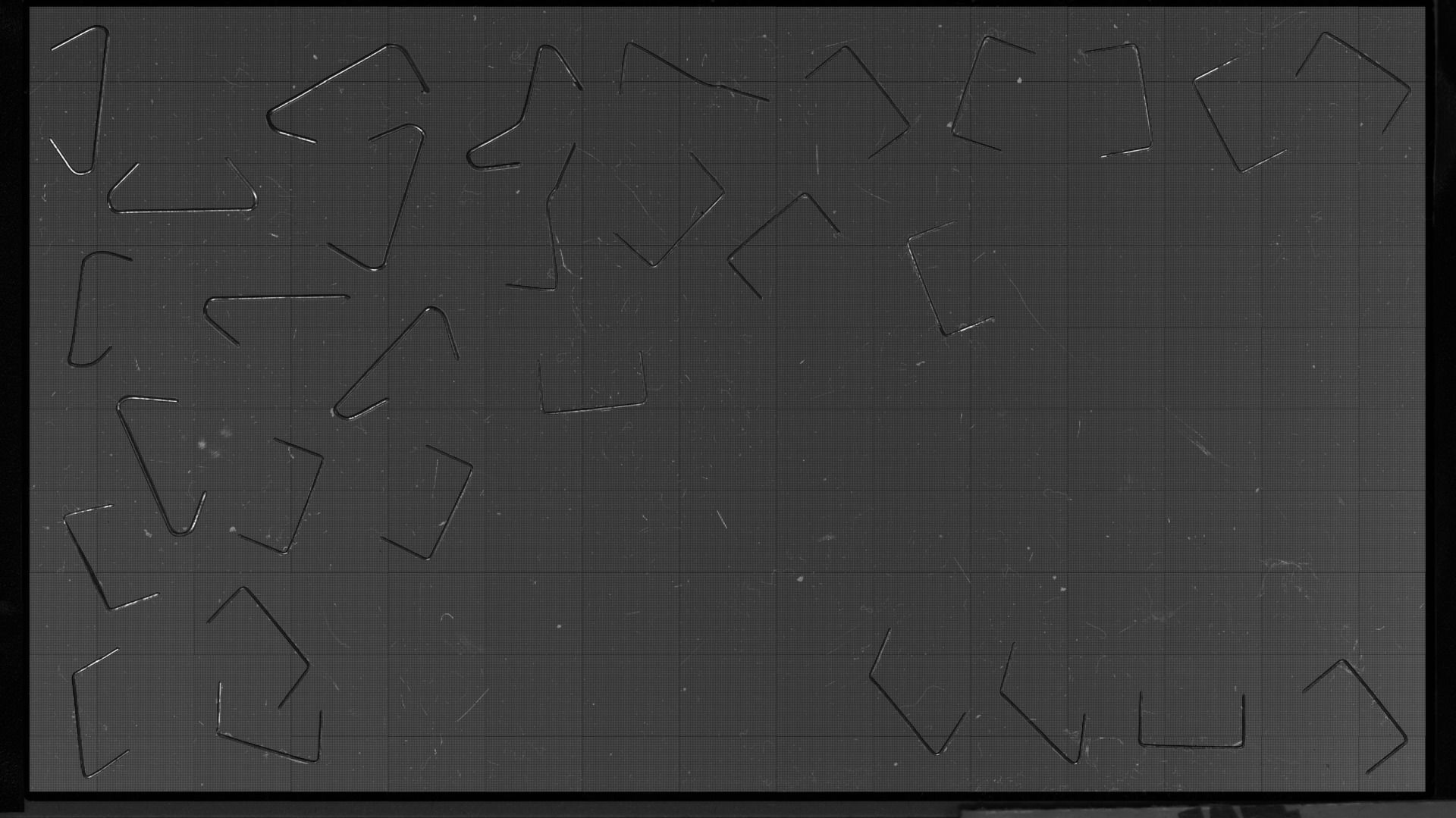

15*10拼接全圖

jerrytech

3.報表

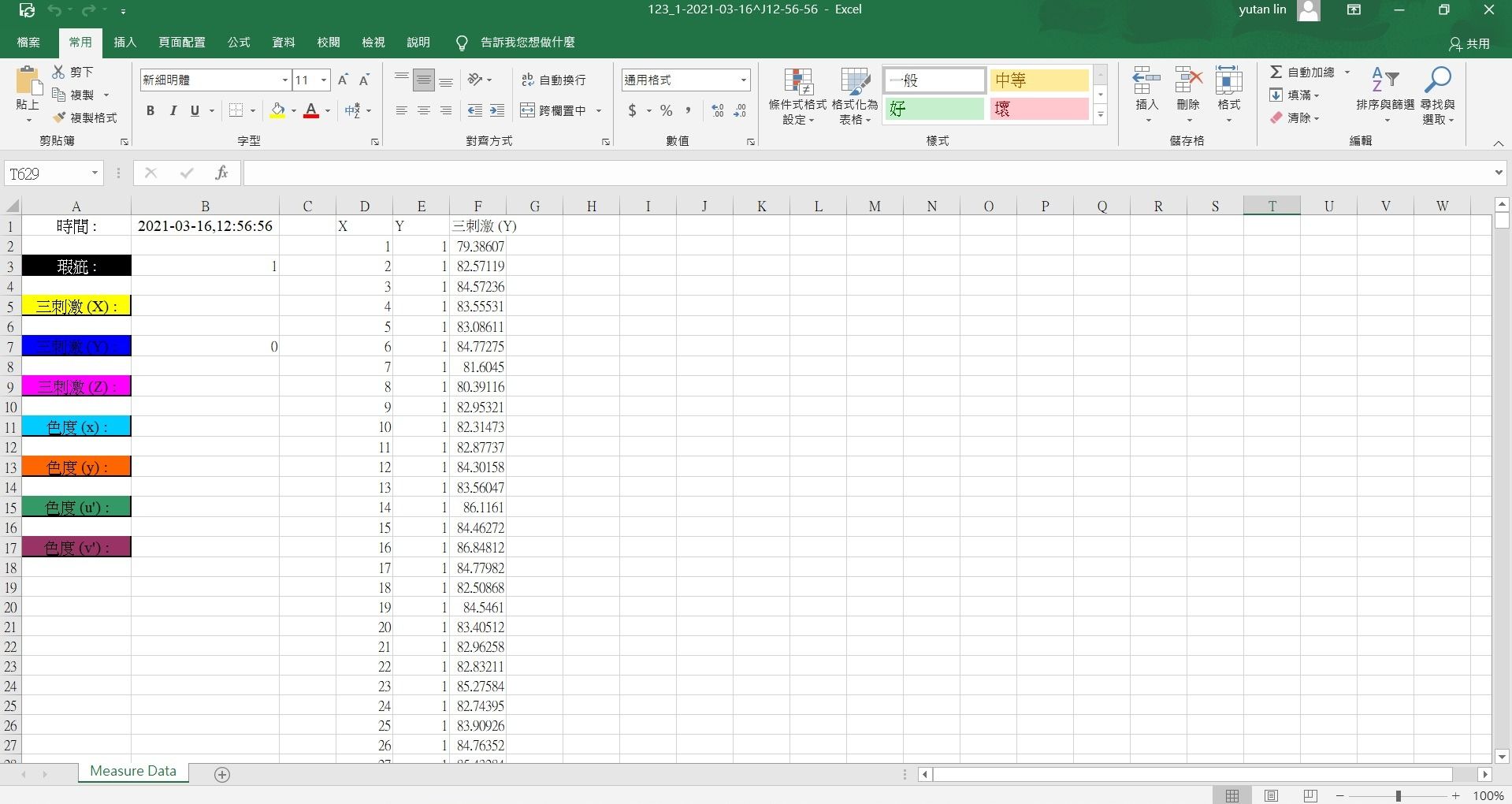

(1) 序列點

jerrytech

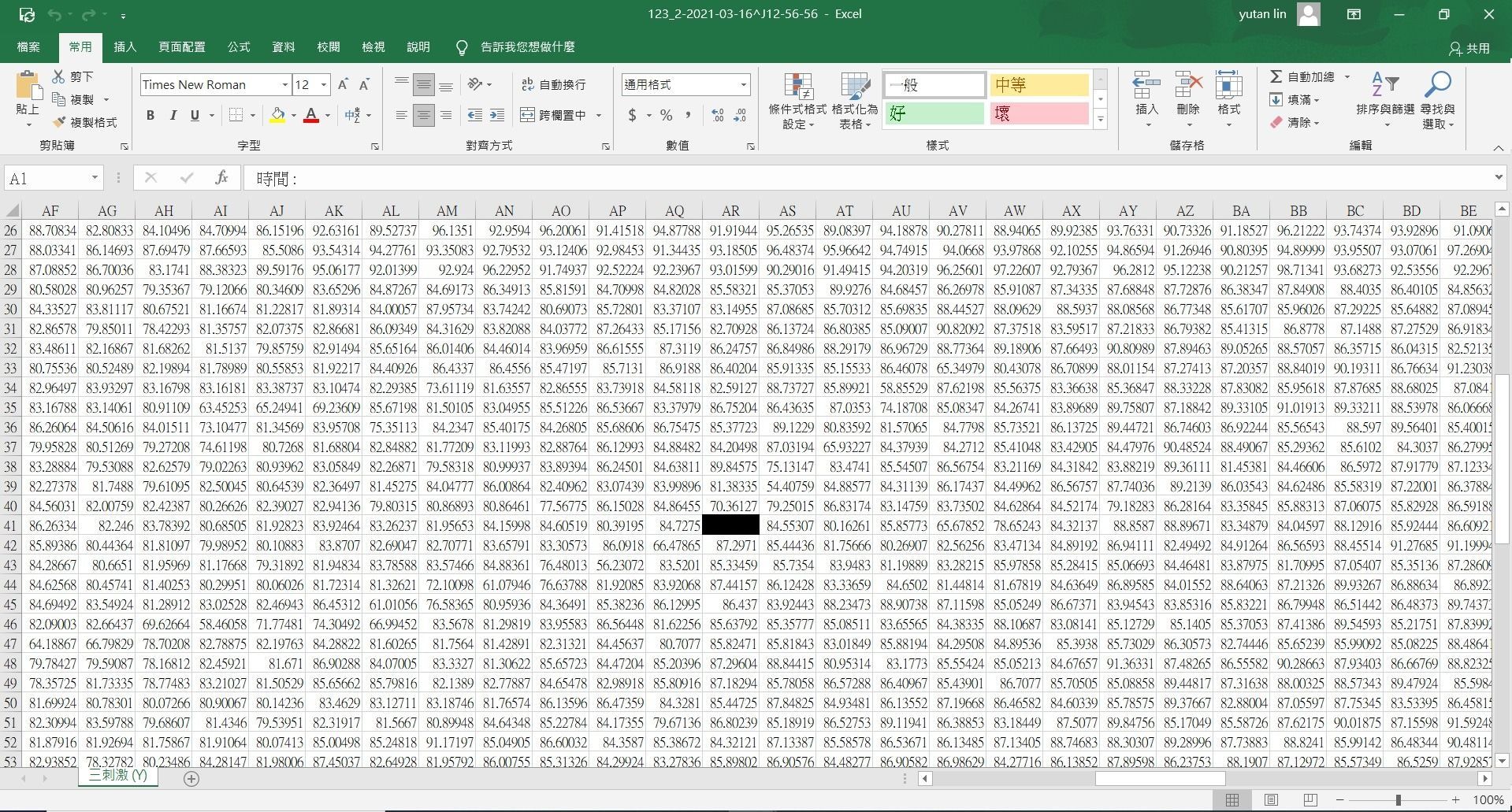

 (2)矩陣點(黑色區域為瑕疵點)

jerrytech

一、硬體配置

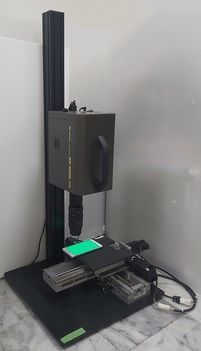

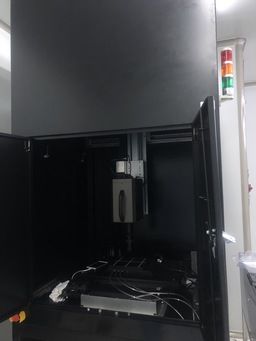

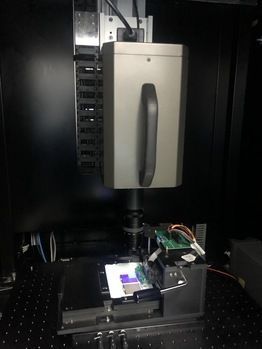

 1.硬體機台照片

jerrytech

2.校正光源使用

jerrytech

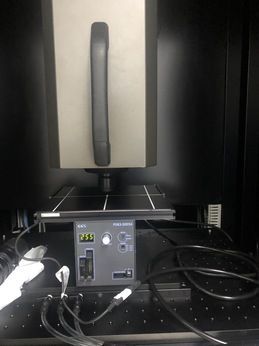

 3.物品量測

jerrytech
jerrytech

■ 諮詢與服務：

 請來電： 0920740221 林先生 或 E-MAIL 洽詢
