二、軟體功能

Micro LED/ OLED量測應用

小範圍拼接大尺吋整合量測

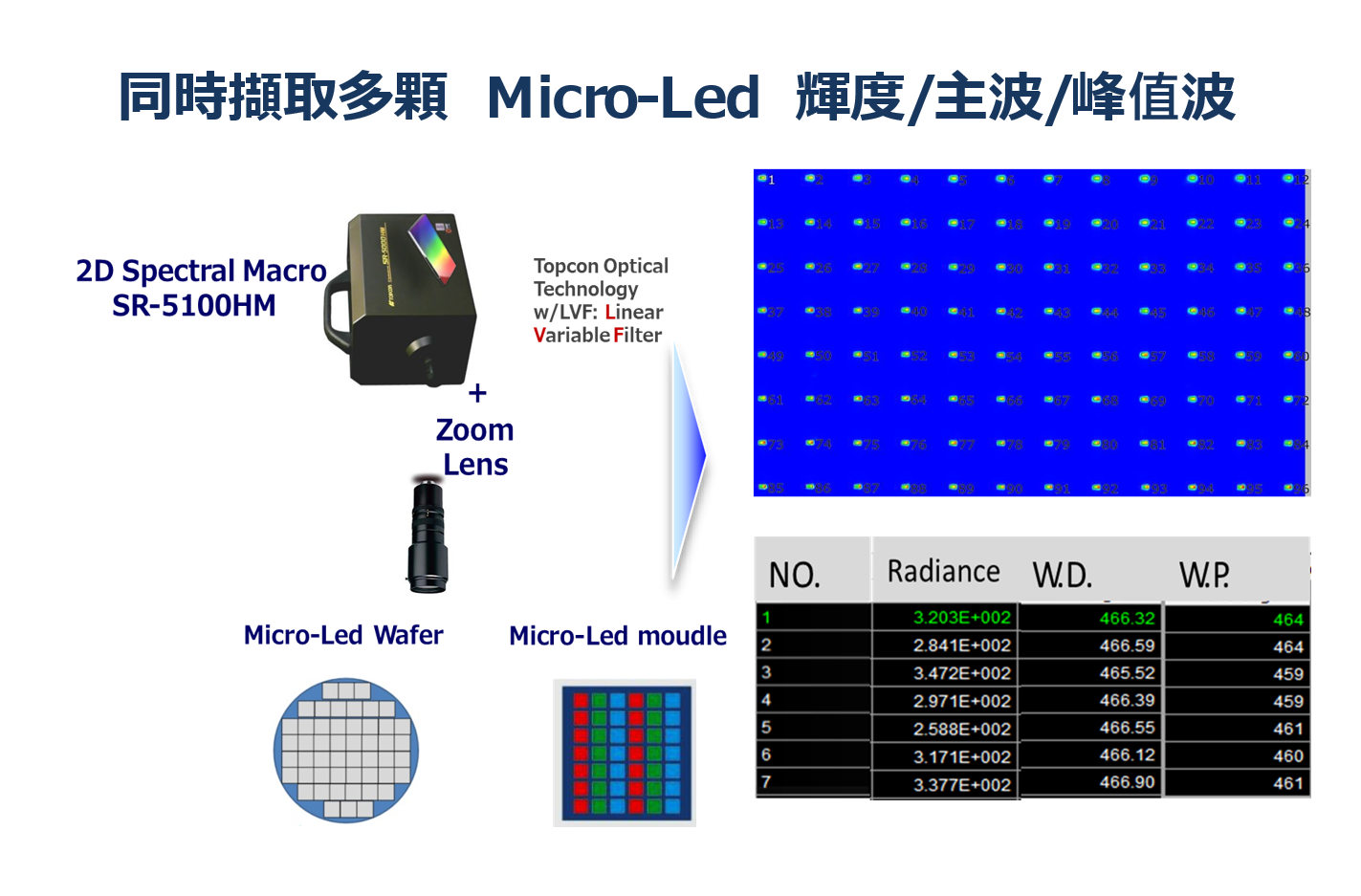

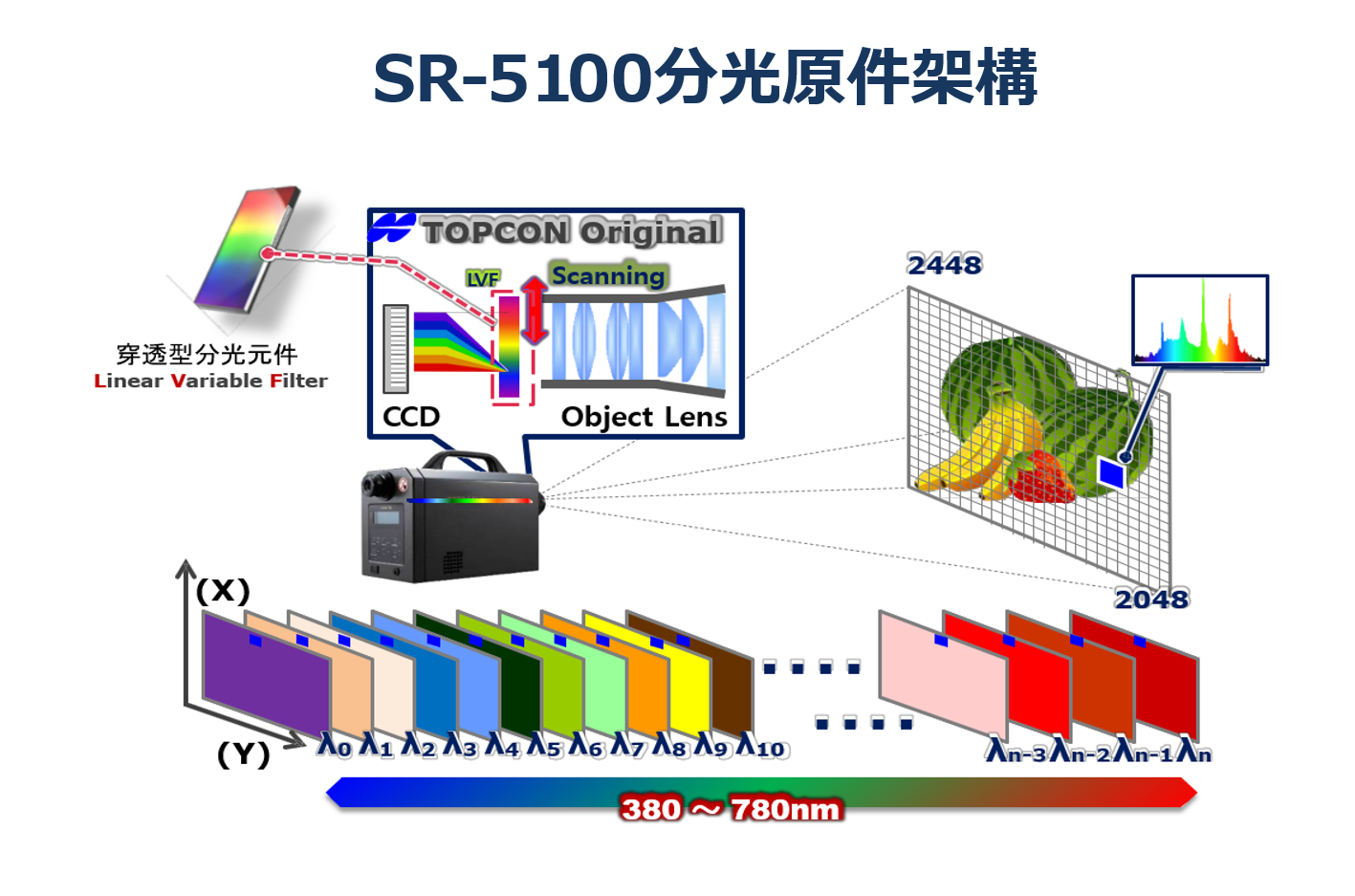

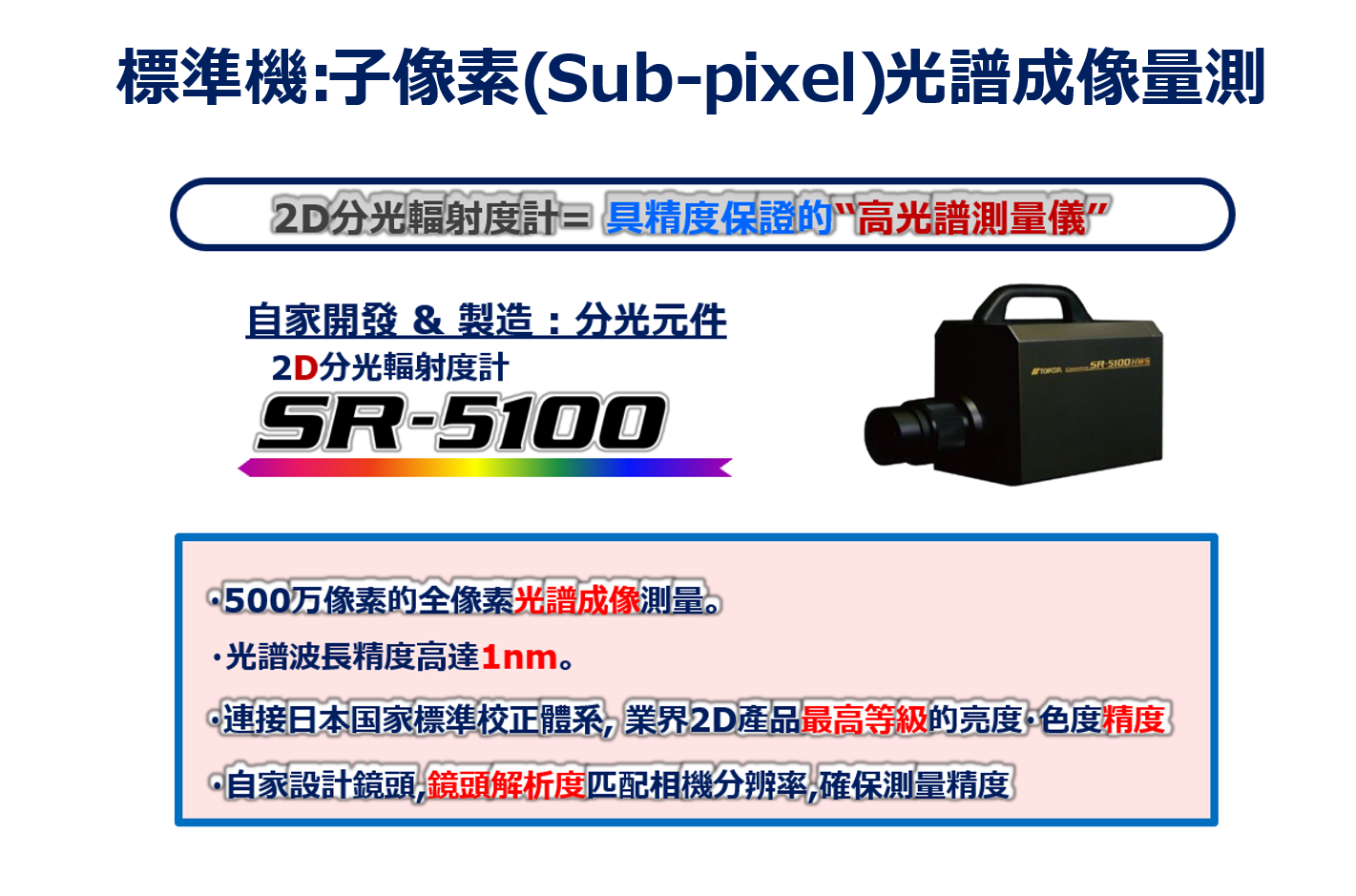

  • 運用TOPCON SR-5100HM
  • 應用圖面特殊演算方式
  • 搭配長豐智能高效能高穩定性工業電腦
  • 不用高精度移動平台,平台精度約0.05-0.01mm即可
  • 可做到完整的圖面縫合
  • 利於工程師分析Mirco LED面板各項參數及運用至產線
  • 提高生產效能和產品品質
  • 實際量測影片
  • 產品介紹影片

1.單張量測功能

(1)單張拍攝

jerrytech

(2)單張自動選點(綠色框選)

jerrytech

(3)自動分析參數(亮度)

全區分布

jerrytech

區間分布

jerrytech

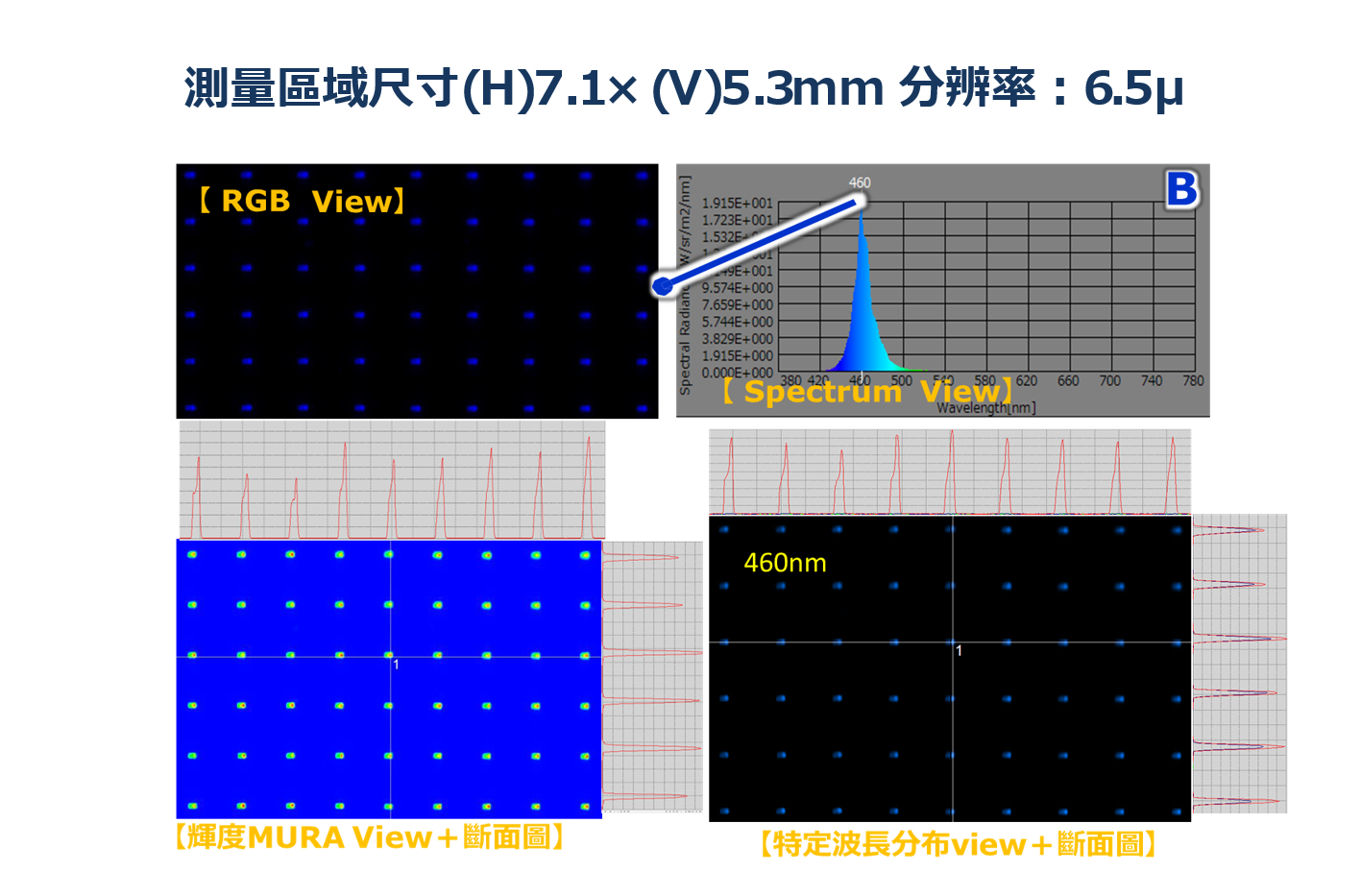

(4)單張亮度分布(熱力圖)

jerrytech

(5)單張色度分布(色度圖)

jerrytech

(6)單張手動選點及分析

jerrytech

(7)單張規格佈點(5、9、13、17點)

jerrytech

(8)單張所有分析功能

jerrytech
jerrytech

(9)拼接量測區域選擇

jerrytech

2.運用XY-Table拼接大面積量測

(1)自動Micro LED/OLED大面積量測拼接分析
    (可使用單張分析的所有功能)

jerrytech

3*3拼接全圖

jerrytech

 8*8拼接全圖

jerrytech

15*10拼接全圖

jerrytech

3.報表

(1) 序列點

jerrytech

 (2)矩陣點(黑色區域為瑕疵點)

jerrytech

■ 產品諮詢與服務:

請來電: 0920740221 林先生 或 E-MAIL 洽詢

一、硬體配置

 1.硬體機台照片

jerrytech

2.校正光源使用

jerrytech

 3.物品量測

jerrytech
jerrytech
