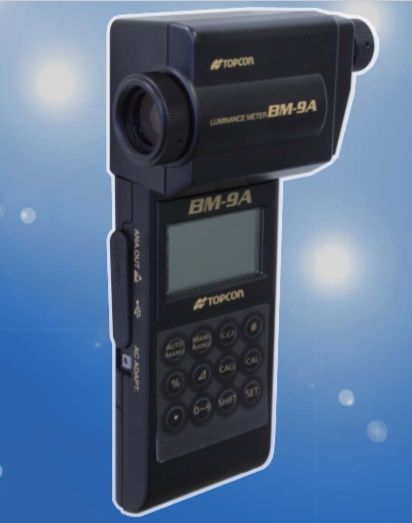

TOPCON 亮度計
BM-9A/ BM-9AC
便攜式亮度計BM-9的後續機型,可分離光亮探頭,輕盈緊湊

■ 產品特點
- 便攜式,低價格,多功能。
- 可選擇、更換3種不同的光亮探頭,能自動識別並直接顯示測定结果。
- USB内置設計,實現PC通信功能,因此能使用於產線,安裝於自動測量系統。
- 使用鍵盤,可選定補正系數,偏差測定等功能。
■ 主要用途
- 測定LCD,PDP,CRT,OLED,LED、冷陽極管等的亮度
- 測定LCD偏光板、各種光學膜・濾片的透過率
- 道路照明,隧道照明等的亮度測定
- 機場照明設施,海上航路標識的測定
- 醫療照明,電子病例的監控管理,醫用攝片
- 汽車牌照的照度班痕測定
- 各種照明設施的亮度測定
- 視障患者誘導區的亮度測定
- 地面反射亮度的測定
■ 產品規格
| 顯示器 | BM-9AC | ||
|---|---|---|---|
| 受光部 | BM-9A20D | BM-9A10D | BM-9A02D |
| 測定角 | 2° | 1° | 0.2° |
| 光學系統 | 物鏡 : f=36mm F2.5 | ||
| 受光素子 | 硅光電二極管 | ||
| 分子感度特性 | 6%以内 (*1) *JIS C 1609-2006 | ||
| 測定範圍 | 350mm - ∞ | ||
| 最小測定半徑 (使用 AL-13)
|
9.5mmφ
(1.02mmφ) |
4.8mmφ
(0.51mmφ) |
0.95mmφ
(0.10mmφ) |
| 測定範圍 | 0.01-280,000cd/m 2 | 0.1-2,800,000cd/m 2 | 1-28,000,000cd/m 2 |
| 亮度精度 (*2) | ±2% of rdg. ±2 digit (0.1cd/m 2 以上) |
±2% of rdg. ±2 digit (1cd/m 2 以上) | ±2% of rdg. ±2 digit (10cd/m 2 以上) |
| 顯示 | 6位 LCD液晶顯示 | ||
| 界面 | USB | ||
| 模擬信號輸出 | 0-3V 1mV/1digit | ||
| 電源 | 5號乾电池×2、或者專用AC電源適配器(選配件) | ||
| 溫度,濕度特性 | 溫度 : 0-40℃,濕度 : 85% RH 以下 | ||
| 外型尺寸 (W×D×H) | 108×191×57mm
(顯示器:65×131×28mm,受光部:108×60×57mm) |
||
| 重量 | 350g (*3) 。(顯示器 : 130g (*3) ,受光部 : 220g) | ||
(*1) : 和標準視覺感度的比較偏差
(*2) : 標準光源A,自動範圍,23℃±3℃
(*3) : 不含乾電池
■ 測定半徑 (單位:mmΦ)
(mmφ)
| 測定角度 | 測定距離 (*1) | ||||||
|---|---|---|---|---|---|---|---|
| 350mm | 400mm | 600mm | 800mm | 1000mm | 3000mm | 5000mm | |
| 2° | 9.5 | 11.2 | 18.2 | 25.3 | 32.3 | 102 | 173 |
| 1° | 4.7 | 5.6 | 9.1 | 12.7 | 16.2 | 51.1 | 86.1 |
| 0.2° | 0.95 | 1.12 | 1.82 | 2.53 | 3.23 | 10.2 | 17.3 |
(*1):測定距離為從物鏡金屬前端開始的距離
■ 選配件
|
:AL-13 |
|
:WS-3 |
|
:Tripod5N |
|
:S-4 |
|
:2m,5m,10m,20m,30m |
|
:ZV-42 |
■ 諮詢與服務:
請來電: 0920740221 林先生 或 E-MAIL 洽詢
